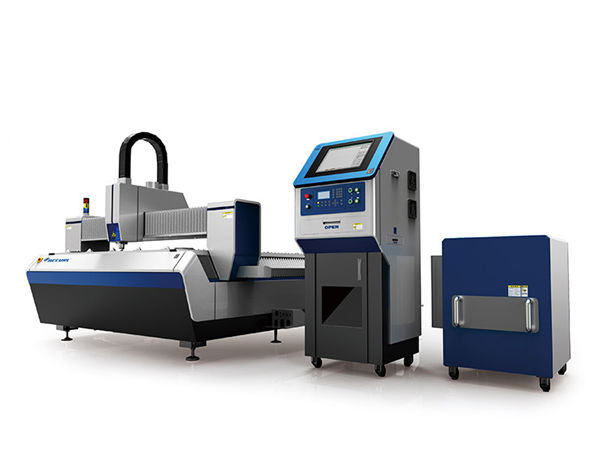

CNC-Blechschneidemaschine / Rohrschneidemaschine

Produktdetails

---

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 40GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: L / C, D / A, T / T, D / P, Western Union

detaillierte Produktbeschreibung

---

Anwendung::	Alles Metallmaterial	Schnittstärke:	SS bis 12 mm, MS bis 22 cm
Lasertyp ::	Importierter ursprünglicher Faserlaser	CNC oder nicht:	Ja
Min.line Width:	0,1 mm	Grafikformat unterstützt ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Max. Beschleunigung:	1,0 g	Wiederholgenauigkeit ::	+/- 0,03 mm
Betriebstemperatur::	0 ° C-45 ° C	Kühlmodus:	Wasserkühlen
Gewicht (kg):	8600	Stromspannung::	AC380V ± 10% 50 Hz (60 Hz)
Schnittbereich:	3000x1500mm	Produkt:	CNC-Blechschneidemaschine / Rohrschneidemaschine

Vorteil der Faserlasermaschine

---

1) Faserlaserschneiden ist der schnellste Prozess für dünne Bleche.
2) Man erhält eine "saubere Schnitt" -Oberflächenqualität.
3) Reflektierende Materialien wie Aluminium, Kupfer und Messing können problemlos geschnitten werden.
4) Die Prozesskosten für Teile sind sehr niedrig.
5) Geringe bis keine Wartungskosten.
6) Die Kosten für Verbrauchsteile sind niedrig. Die einzigen Teile, die ausgetauscht werden müssen, sind Düsen, Keramik und Schutzgläser, die über längere Zeiträume verwendet werden. Es fallen keine weiteren Kosten für Verbrauchsmaterial an.
7) Die Lebensdauer des Resonators beträgt über 100.000 Arbeitsstunden.
8) Doppelkugelumlaufspindel-System und importiertes offenes CNC-System, stellen hohes sicher
Genauigkeit und hohe Arbeitseffizienz beim Hochgeschwindigkeitsschneiden.
9) Standardkollokation von 2KW Faserlaser und optionalem 500W-4000W Faserlaser
Standardkollokation von 500-W-Faserlaser und optional 1000-W-IPG- oder N-Lichtfaser.
Niedrige Betriebs- und Wartungskosten. Erzielen Sie eine langfristige Kapitalrendite und maximieren Sie Ihre Einnahmen.
10) Das Gehäusedesign entspricht dem CE-Standard für eine zuverlässige und sichere Verarbeitung.
Der Palettenwechsler ist praktisch zum Laden und Entladen von Material und verbessert die Effizienz.
Die offene Struktur ist einfach und bequem für das Hoch- und Entladen von Material.
Die Schubladensammelvorrichtung erleichtert das Empfangen von Materialien.
11) Hochgeschwindigkeitsschneiden, verstärkter, geschweißter Maschinenkörper nach 2-maligem Alterungsprozess, um Langzeitgenauigkeit und Leistungsstabilität zu gewährleisten.

Haupteigenschaften der Faserlaser-Schneidemaschine

---

1) Annahme weltberühmten Deutschland Dlaser Faserlaserquelle und USA Laser Mech Schneidkopf &
Mit dem Dynamic Focus System können verschiedene Arten von Metall mit hoher Präzision geschnitten und gestanzt werden
und hohe Geschwindigkeit.
2) Da der Laser durch eine Faser übertragen wird, muss der optische Weg des Lasers nicht gewartet oder angepasst werden.
Dies verringert die Fehlerrate der Maschine erheblich und verlängert die Lebensdauer.
3) Der großformatige Schneidbereich erfüllt die Anforderungen verschiedener Arten der Metallverarbeitung.

Spezifikation

---

Laserquellenmedium	Ballaststoff
Schnittbereich (L * W)	3000 mm × 15000 mm
Z-Achshub	250 mm
Max. Positioniergeschwindigkeit	120 m / min
X, Y Achse max. Geschwindigkeit beschleunigen	1,0 g
Kühlform	Wasserkühlen
Laserwellenlänge	1070nm
Ausgangsleistung der Laserquelle	500 W / 1000 W / 1500 W / 2000 W 2500 W / 3000 W / 4000 W (Wahlweise)
Mindest. Schneidspalt	≤ 0,1 mm
Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,03 mm
Wiederholte Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,01 mm
Dicke des Schneidmaterials (je nach Material)	0,2 - 25 mm
Fahrermodell	Importierter Servomotor
Leistungsbedarf	380 V, 50/60 Hz
Arbeitstemperatur	0-45 ℃
Kontinuierliche Arbeitszeit	24 Stunden
Maschinengewicht	Über 8600 kg
Gesamtschutzstufe der Stromversorgung	IP54

Schnittdicken-Referenztabelle

---



Anwendungsindustrien

---

Geeignet für Luft- und Raumfahrttechnik, Flugzeugbau, Raketenbau, Roboterbau, Aufzugsbau, Schiffsbau, Blechschneiden, Küchenmöbelbau, elektronische Bauteile, Automobilteile, Kühl- und Lüftungsrohre, Schilder, Metall- und andere Metallteile verarbeitende Industrie

Detaillierte Bilder

---

Ausbildung

---

1.Schulungsvideo und Benutzerhandbuch in englischer Sprache für Installation, Betrieb, Wartung und Fehlerbehebung sowie technische Anleitung per E-Mail, Fax, Telefon / WhatsApp / Skype // usw., wenn Sie sich treffen Einige Probleme bei der Installation, Verwendung oder Einstellung.

2.Ihr Unternehmen kann veranlassen, dass ein Technologe in unsere Fabrik kommt, um Grundkenntnisse über Geräte und Betriebsmittel zu erlernen.
a) Gemeinsame Schulung für Zeichensoftware;
b) Ein- und Ausschalten der Maschine;
c) Die Bedeutung der Bedienfeld- und Softwareparameter sowie die Einstellung des Parameterbereichs
d) Grundreinigung und Wartung der Maschine;
e) Fehlerbehebung bei gängiger Hardware;
f) Vorsicht beim Betrieb.
3. Tür zu tür anweisung ausbildung service. Visum, Reisekosten und Unterkunft gehen zu Lasten des Kunden. Es ist besser, während der Schulungszeit einen Übersetzer für unsere beiden Ingenieure zu organisieren. Trainingszeit: 3-5 Tage.



Verpackung und Versand

---

1. Unsere holzkiste ist nach begasung behandlung. Nicht holz inspektion, spart versandzeit.
2.All die Ersatzteile der Maschine wurden durch etwas weiche Materialien bedeckt, hauptsächlich unter Verwendung der Perlenwolle.
Vermeiden Sie alle Schäden, die während des Lieferprozesses auftreten können. Wenn Sie die Plastikfolie fest umwickeln, achten Sie darauf, dass die weichen Materialien intakt sind. Vermeiden Sie auch Wasserdicht und rostfrei.
3. Die äußerste ist holzkiste mit fester schalung.
4.Die Unterseite des Holzkoffers hat einen festen Eisenheber, der für die Handhabung und den Transport bequem ist.
