3mm edelstahl spanabhebende ausrüstung / ss laserschneidanlage

3mm edelstahl spanabhebende ausrüstung / ss laserschneidanlage

Produktdetails

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 20GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: l / c, d / a, t / t, d / p, western union, l / c
Versorgungsmaterial-Fähigkeit: 50sets pro Monat

detaillierte Produktbeschreibung

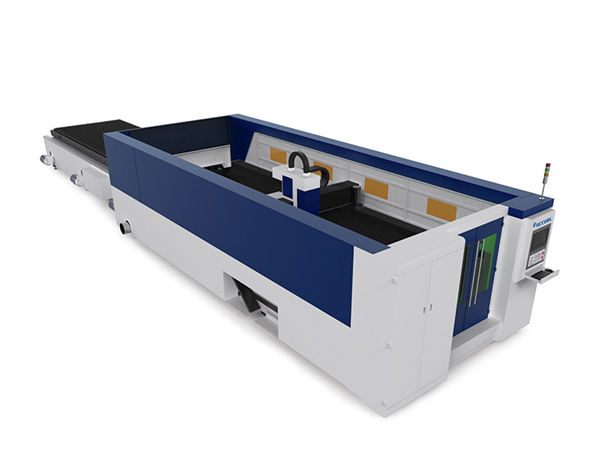

Produktname:3MM Edelstahl-Metallschneiden-Ausrüstung / SS-Laser-SchneidemaschineSchnittstärke:SS bis 10 mm, MS bis 22 cm
CNC oder nicht ::JaKühlmodus ::Wasserkühlen
Steuerungssoftware ::CypcutGrafikformat unterstützt ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Stromspannung::AC380V ± 10% 50 Hz (60 Hz)Schnittbereich:3000 * 1500mm Standard, größer kann besonders angefertigt werden

Produktbeschreibung

Faserlaser-Schneidemaschine wird für das Schneiden aller Metalle angewendet, besonders verwendbar für Edelstahl, Kohlenstoffstahl, galvanisierte Platte und so weiter.
Weit verbreitet in blech produkte, stahlkonstruktion, präzisionsmaschinen, auto teile, gläser, schmuck,
Typenschild, Werbung, Handwerk, Elektronik, Spielzeug, Verpackung und andere Industrien

Angewandte Materialien

Edelstahl, Kohlenstoffstahl, legierter Stahl, Siliziumstahl, Federstahl, verzinkte Platte, eingelegte Platte, Messingplatte, Kupferplatte, Aluminiumplatte usw.

Hauptmerkmale der Faserlaser-Schneidemaschine

Maschinenkörper:
1. Taiyis Maschinenkörper mit 8mm Stahlstruktur, 600 600 Wärmebehandlung, genaues Schweißen, um 20 Jahre Gebrauch ohne Deformation sicherzustellen.

2. Portal mit Magnesiumlegierungsgußteil, starke Stabilität ohne Deformation, schnelle Bewegung.

3. Hoher Wirkungsgrad beim Zonieren des Rauchens auf beiden Seiten des Maschinenkörpers, starker segmentierter Staub und rauchende Ansammlung, verringern den Schaden für die Arbeitskraft.

4. Importierter Präzisionsflanschreduzierer und Servomotor, schnelle laufende Geschwindigkeit.

5. 70 Klingen und 6 Gleitschienen auf dem Maschinenbett, mit geschlossenen Klingen, um die Maschinenwarnung zu reduzieren. Gleitschienen, die mit Zylindern arbeiten, um Blätter einfach hoch- und herunterzuladen.

6. Der flexible Ladekasten kann von vorne und von beiden Seiten geöffnet werden, was für die Arbeitsbedingungen der Maschine von Vorteil ist.

Spezifikation

LaserquelleIPG / Raycus / Nlight
MaschinenkörperPortalstruktur
ArbeitsreisenHochpräziser numerischer Steuertisch mit Kugelumlaufspindel und Vorschubvorrichtung
Maximale Laufgeschwindigkeit80 m / min
X / Y-Positionsgenauigkeit0,03 mm / m
Energieversorgung380 V, 50 Hz / 60 Hz
X / Y wiederholte Positionsgenauigkeit± 0,03 mm
Laufende Temperatur0 ° C-45 ° C
Max. Beschleunigung1,0 g
Maschinenbruttoleistung<16 kVA
Angewandte MaterialienDünner Weichstahl, Edelstahl und andere Arten von Metallblechen
Schneidebereich3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Gesamtgewicht4500KGS

Schnittreferenztabelle

LaserleistungMax Schnittstärke
Kohlenstoffstahl (mm)Edelstahl (mm)Aluminium (mm)Messing

(mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Über Parameter nur als Referenz

Detaillierte Bilder

Name:Maschinenkörper und Zubehöra.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten.
b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen.
c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.
Name:AC-Servomotor und Treiber Der importierte Servomotor (Y-Achse, angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.
Name:Precision Linear GuidesAdvanced Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen, importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer Doppelarbeitstisch, um eine höhere Bearbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.
Name:SchneidkopfDer berührungslose Schneidkopf verfügt über die Funktion der automatischen Höhenverfolgung und des Antikollisionsschutzes, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.
Name:Schnelle Geschwindigkeit der Laserquelle, hochpräzise Schneidlinie und glatte Schneide

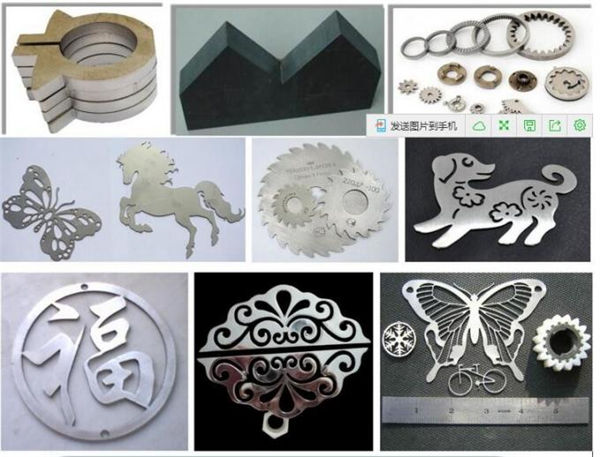

Proben schneiden

Ausbildung

Nach der Unterzeichnung des Vertrags kann Ihr Unternehmen einen Techniker in unser Werk holen, um Grundkenntnisse in Bezug auf Ausrüstung und Bedienungsgrundlagen zu erlernen. Die Schulungsdauer beträgt ca. 1-3 Tage. Die Schulungsinhalte lauten wie folgt:
a) Gemeinsame Schulung für Zeichensoftware;
b) Ein- und Ausschalten der Maschine;
c) die Bedeutung der Bedienfeld- und Softwareparameter, die Einstellung des Parameterbereichs;
d) Grundreinigung und Wartung der Maschine;
e) Fehlerbehebung bei gängiger Hardware;
f) Vorsicht beim Betrieb,

Garantie

a). 1 Jahr für die gesamte Maschine für Faserlaser-Schneidemaschine. (Vom Menschen verursachter Schaden wird verhandelt.)
b). Laserquelle 2 Jahre Garantie
c). Lebenslange Wartung und Ersatzteilversorgung
d). Kostenlose Schulung für das Betriebspersonal. (Ingenieur kann ins Ausland gehen ist verhandelt.)
