CNC-Faserlaserschneidanlage Edelstahlblechschneider mit Wechseltisch

Produktdetails

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 40GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: L / C, D / A, T / T, D / P, Western Union

detaillierte Produktbeschreibung

Anwendung::	Alles Metallmaterial	Schnittstärke:	SS bis 10 mm, MS bis 22 cm
Lasertyp ::	Ballaststoff	CNC oder nicht ::	Ja
Kühlmodus ::	Wasserkühlen	Steuerungssoftware ::	Cypcut
Grafikformat unterstützt ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Herkunftsort::	China
Modell-Nr::	TY-6020JB	After-Sales-Service zur Verfügung gestellt ::	Ingenieure für Servicemaschinen in Übersee
Wiederholgenauigkeit ::	+ -0,03 mm	Betriebstemperatur::	0 ° C-45 ° C
Arbeitsfeuchtigkeit ::	5%-95%	Laserquelle:	Chinesisch oder importiert
Stromspannung::	AC380V ± 10% 50 Hz (60 Hz)	Schnittbereich:	6000x2000mm

Produktbeschreibung

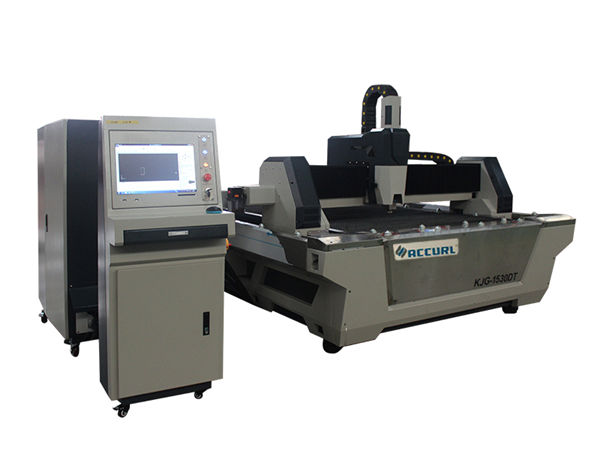

Faserlaserschneidanlage der JB-Serie mit Vollschutzhaube
Besonders geeignet für Edelstahl, Kohlenstoffstahl, verzinktes Blech und so weiter.
Weit verbreitet in blech produkte, stahlkonstruktion, präzisionsmaschinen, auto teile, gläser, schmuck,
Typenschild, Werbung, Handwerk, Elektronik, Spielzeug, Verpackung und andere Industrien

Haupteigenschaften der Faserlaser-Schneidemaschine

Maschinenkörper:
1. Taiyis Maschinenkörper mit 8mm Stahlstruktur, 600 600 Wärmebehandlung, genaues Schweißen, um 20 Jahre Gebrauch ohne Deformation sicherzustellen.
2. Portal mit Magnesiumlegierungsgußteil, starke Stabilität ohne Deformation, schnelle Bewegung.
3. Hoher Wirkungsgrad beim Zonieren des Rauchens auf beiden Seiten des Maschinenkörpers, starker segmentierter Staub und rauchende Ansammlung, verringern den Schaden für die Arbeitskraft.
4. Importierter Präzisionsflanschreduzierer und Servomotor, schnelle laufende Geschwindigkeit.
5. 70 Klingen und 6 Gleitschienen auf dem Maschinenbett, mit geschlossenen Klingen, um die Maschinenwarnung zu reduzieren. Gleitschienen, die mit Zylindern arbeiten, um Blätter einfach hoch- und herunterzuladen.
6. Der flexible Ladekasten kann von vorne und von beiden Seiten geöffnet werden, was für die Arbeitsbedingungen der Maschine von Vorteil ist.

Spezifikation

Laserquellenmedium	Ballaststoff
Schnittbereich (L * W)	6000 mm × 2000 mm
Z-Achshub	250 mm
Max. Positioniergeschwindigkeit	120 m / min
X, Y Achse max. Geschwindigkeit beschleunigen	1,0 g
Kühlform	Wasserkühlen
Laserwellenlänge	1070nm
Ausgangsleistung der Laserquelle	1000 W / 1500 W / 2000 W 2500 W / 3000 W / 4000 W (Wahlweise)
Mindest. Schneidspalt	≤ 0,1 mm
Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,03 mm
Wiederholte Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,01 mm
Dicke des Schneidmaterials (je nach Material)	0,2 - 25 mm
Fahrermodell	Importierter Servomotor
Leistungsbedarf	380 V, 50/60 Hz
Arbeitstemperatur	0-45 ℃
Kontinuierliche Arbeitszeit	24 Stunden
Maschinengewicht	Über 12000 kg
Gesamtschutzstufe der Stromversorgung	IP54

Schnittdicken-Referenztabelle

Laserleistung	Max Schnittstärke
Laserleistung	Kohlenstoffstahl (mm)	Edelstahl (mm)	Aluminium (mm)	Messing (mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Über Parameter nur als Referenz

Angewandte Materialien

Edelstahl, Kohlenstoffstahl, legierter Stahl, Siliziumstahl, Federstahl, verzinkte Platte, eingelegte Platte, Messingplatte, Kupferplatte, Aluminiumplatte usw.
Vorteile der Faserlaserschneidanlage
1. Vergleichen Sie mit traditionellem Laser, Faserlaser ist mehr Umweltschutz:
2. Deutlich geringerer Stromverbrauch: Der fotoelektrische Wirkungsgrad des Faserlasers ist 15-mal höher als bei herkömmlichen Lasern.
3. Höhere Laserspotqualität: Einzelmodul-Laserquelle
4. Geringerer Verbrauch: Ersatzteile sind nur Schutzlinse und Düse. Stromverbrauch von 6 kW bis 16 kW mit unterschiedlicher Laserleistung.
5. In hohem Grade Automatisierung: Nimmt digitale Steuerung an, wir können Akte von AUTO CAD direkt zur Ausschnitt-Software importieren, alle mögliche Artefakte können geschnitten werden, außerdem gibt es intelligente gesetzte Funktion und kann Rohstoffkosten zum größten Teil sparen.
6. Hohe Schneidleistung: Aufgrund der Übertragungseigenschaften des Lasers verfügt die Laserschneidmaschine über viele Sätze von CNC-Werkbänken, um eine numerische Steuerung zu realisieren. Sie müssen nur das CNC-Programm ändern, um verschiedene Formen sowie zweidimensionales und dreidimensionales Schneiden zu schneiden.

Detaillierte Bilder

	Name:Maschinenkörper und Zubehöra.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten. b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen. c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.
Name:AC-Servomotor und Treiber Der importierte Servomotor (Y-Achse, angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.
	Name:Precision Linear GuidesAdvanced Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen, importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer Doppelarbeitstisch, um eine höhere Bearbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.
Name:SchneidkopfDer berührungslose Schneidkopf verfügt über die Funktion der automatischen Höhenverfolgung und des Antikollisionsschutzes, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.
	Name:Schnelle Geschwindigkeit der Laserquelle, hochpräzise Schneidlinie und glatte Schneide

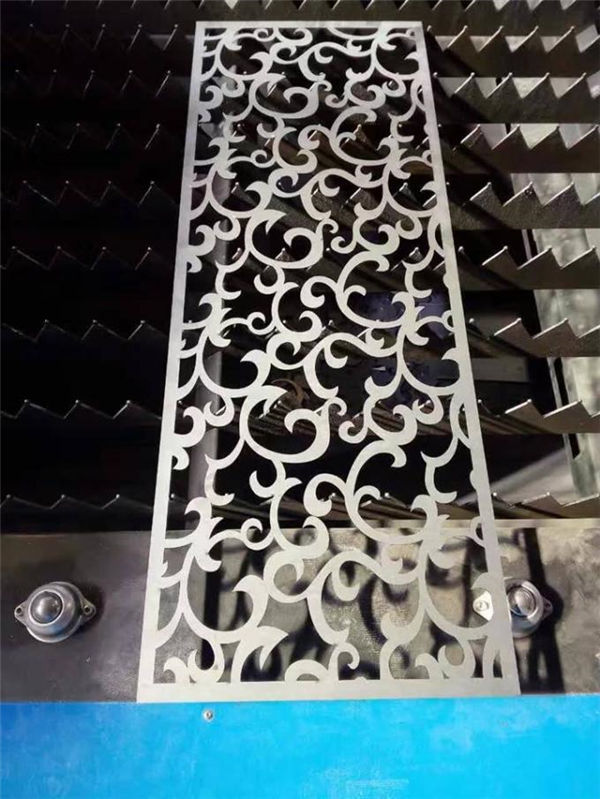

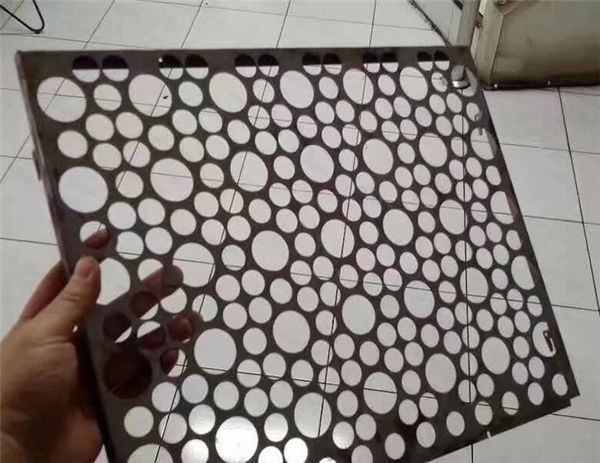

Proben schneiden

Ausbildung

After-Sales-Service von der Schulung bis zur Installation der Maschine (3 Möglichkeiten):
1.Schulungsvideo und Benutzerhandbuch in englischer Sprache für Installation, Betrieb, Wartung und Fehlerbehebung sowie technische Anleitung per E-Mail, Fax, Telefon / WhatsApp / Skype // usw., wenn Sie sich treffen Einige Probleme bei der Installation, Verwendung oder Einstellung.
2.Ihr Unternehmen kann veranlassen, dass ein Technologe in unsere Fabrik kommt, um Grundkenntnisse über Geräte und Betriebsmittel zu erlernen.
a) Gemeinsame Schulung für Zeichensoftware;
b) Ein- und Ausschalten der Maschine;
c) Die Bedeutung der Bedienfeld- und Softwareparameter sowie die Einstellung des Parameterbereichs
d) Grundreinigung und Wartung der Maschine;
e) Fehlerbehebung bei gängiger Hardware;
f) Vorsicht beim Betrieb.
3. Tür zu tür anweisung ausbildung service. Visum, Reisekosten und Unterkunft gehen zu Lasten des Kunden. Es ist besser, während der Schulungszeit einen Übersetzer für unsere beiden Ingenieure zu organisieren. Trainingszeit: 3-5 Tage.

Garantie

a). 1 Jahr für die gesamte Maschine (von Menschen verursachter Schaden wird verhandelt.).
b). Laserquelle 2 Jahre Garantie
c). Lebenslange Wartung und Ersatzteilversorgung
d). Kostenlose Schulung für das Betriebspersonal. (Ingenieur kann ins Ausland gehen ist verhandelt.)
