Faserlaser-Graviermaschine 10 Meter Maschinenkörperdesign

Produktdetails

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 40GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: L / C, D / A, T / T, D / P, Western Union

detaillierte Produktbeschreibung

Anwendung:	Alles Metallmaterial	Schnittstärke:	Bis zu 1 mm SS
Lasertyp:	Importierter ursprünglicher Faserlaser	Max Schnittstärke:	20 mm / CS; 10mm / SS
Min.line Width:	0,1 mm	Steuerungssoftware:	Cypcut
Unterstützte Grafikformate:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Markenname:
Wiederholgenauigkeit:	+/- 0,03 mm	Betriebstemperatur:	0 ° C-45 ° C
Kühlmodus:	Wasserkühlen	Laserquelle:	IPG / Nlight / Raycus / max
Stromspannung:	AC380V ± 10% 50 Hz (60 Hz)	Schnittbereich:	3000x1500mm

Anwendung

Wird für Standard-Edelstahlbänder mit einer Dicke von 0,2 bis 14 mm angewendet

Produkt

Rundkreis 100-800mm abschneiden

Projektkonfiguration

Code	Artikel
1	Schrottentsorgungssystem
2	Mechanischer Arm
3	Laser-Schneide-Maschine
4	Der zentrale Schaltschrank
5	Kühlsystem
6	Fütterungsmaschine

Lasermaschinenspezifikation

Laserquellenmedium	Ballaststoff
Schnittbereich (L * W)	10000 mm × 15000 mm
Z-Achshub	250 mm
Max. Positioniergeschwindigkeit	120 m / min
X, Y Achse max. Geschwindigkeit beschleunigen	1,0 g
Kühlform	Wasserkühlen
Laserwellenlänge	1070nm
Ausgangsleistung der Laserquelle	500 W / 1000 W / 1500 W / 2000 W 2500 W / 3000 W / 4000 W (Wahlweise)
Mindest. Schneidspalt	≤ 0,1 mm
Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,03 mm
Wiederholte Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,01 mm
Dicke des Schneidmaterials (je nach Material)	0,2 - 25 mm
Fahrermodell	Importierter Servomotor
Leistungsbedarf	380 V, 50/60 Hz
Arbeitstemperatur	0-45 ℃
Kontinuierliche Arbeitszeit	24 Stunden
Maschinengewicht	Über 12000 kg
Gesamtschutzstufe der Stromversorgung	IP54

Parameter der Laserschneidmaschine

Das Drehbett besteht aus der gesamten Schweißkonstruktion, nach dem Glühen nach dem Spannungsabbau wurden die Grobbearbeitungen und die Sekundärvibrationsalterungsbehandlung der Metallbearbeitung die Spannungen aufgrund des Schweißens besser gelöst, wodurch die Stabilität der Werkzeugmaschine erheblich verbessert wird. X, Y, Z-Achse nimmt den japanischen Servomotor, ausgestattet mit Hochpräzisions-Schleifgetriebe und Steifigkeitszahnstange, hochpräzise Linearführung, wie effiziente Getriebemechanismen, effektiv die Genauigkeit der Übertragung zu gewährleisten, Maschine ist mit automatischen Schmiervorrichtung ausgestattet, Schneidbereich hat Staubabsaugung Gerät, Abfallwagen am unteren Rand des Schneidbereichs, mechanische Schneidbewegung, Aufrechterhaltung eines schlechten Füllvorgangs des Lichtbogens, keine Rückkehr zum Ursprung nach einer einmaligen Schneidbewegung, dadurch viel Zeitersparnis, deutlich verbesserte Schneidgeschwindigkeit. Durch Berechnung kann mit dieser Verbesserung der Wirkungsgrad von mehr als 15% des Schnitts verbessert werden.

Die Bewegungssteuerung des beweglichen Schneidebetts durch die Kette, die durch den Servomotor angetrieben wird, die Bettoberfläche besteht aus Kupfer- und Aluminiumzylinderkappe, Kupferkappe kann die Kratzerplatte effektiv verringern, die Kosten des Ersatzes verringern.

Geräteparameter sammeln, abwickeln, begradigen, zuführen

Code	Performance	Parameter	Anmerkung
1	Maximales Ladegewicht der Spule	10 t (max.)
2	Breite der Spule	200 mm ～ 1300 mm
3	Dicke der Spule	0,3 mm ～ 1,5 mm
4	Materialrolle Innendurchmesser	Ø460-530mm
5	Materialrolle Außendurchmesser	Ø1300mm (max.)
6	Produktionslinie Geschwindigkeit	20 m / min
7	Lademodus	Auto verladen
8	Spannmethode	hydraulische Ausdehnung
9	Bremsmethode	Pneumatische Scheibenbremse
10	Fütterungskontrolle	elektrische Induktion
11	abwickeln	Frequenzregelung
12	Träger; Material mit einem Coffret	automatisch
13	Pressvorrichtung	Automatisch
14	Flache Walze	hoch 11 runter 12
15	Klemmrolle	1set
16	Feeder	Klemmrolle
17	Feeder-Treiber	Servomotor

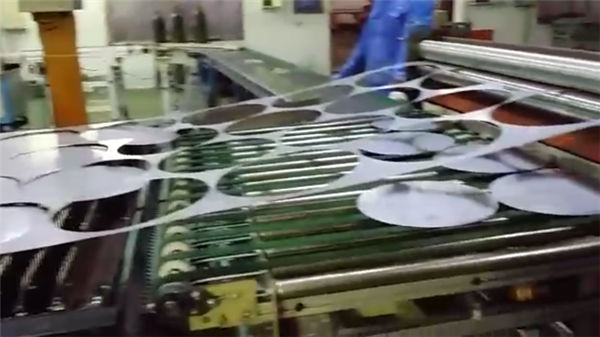

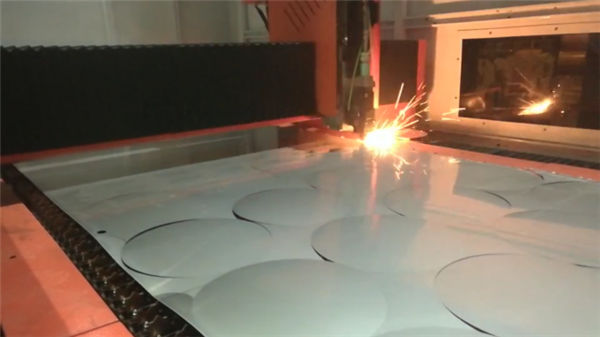

Schneiden Proben: (beigefügte fotos sind als referenz, kontaktieren sie uns bitte für detail video)

Proben schneiden

Vorverkaufsservice

1. Kostenlose probe schneiden,
Senden Sie uns bitte Ihre CAD-Datei, damit Sie kostenlose Muster schneiden / testen können. Wir schneiden hier und machen ein Video, um Ihnen das Schneiden zu zeigen, oder senden Ihnen ein Muster, um die Schnittqualität zu überprüfen.
2. Kundenspezifisches Maschinendesign
Je nach Anwendung des Kunden können wir unsere Maschine entsprechend dem Komfort des Kunden und der hohen Produktionseffizienz überarbeiten.

Service nach dem Verkauf

A. Das Gerät wird mit einem Schulungsvideo und einer Bedienungsanleitung in englischer Sprache für Installation, Betrieb, Wartung und Fehlerbehebung geliefert und muss eine technische Anleitung per E-Mail, Fax, Telefon, Skype usw. enthalten.
B. Wir bieten dem Techniker vor Ort beim Kunden Installations- und Schulungsmaßnahmen an. Der Kunde trägt das Visum, das Ticket und die lokalen Lebenshaltungskosten.
C. Der Kunde kann zur Schulung in unser Werk kommen. Wir bieten Schulungen zu Installation, Betrieb, Fehlerbehebung und Wartung von Maschinen an.
Während des Trainings in unserer Werkstatt bieten wir kostenloses Training und Lebenshaltungskosten für 7 Tage, maximal 2 Personen.

Garantie

a). 1 Jahr für die gesamte Maschine (von Menschen verursachter Schaden wird verhandelt.).
b). Laserquelle 2 Jahre Garantie
c). Lebenslange Wartung und Ersatzteilversorgung
d). Kostenlose Schulung für das Betriebspersonal. (Ingenieur kann ins Ausland gehen ist verhandelt.)

FAQ

Q1: Wie kann ich die beste Maschine für mich bekommen?
Sie können uns Ihr Arbeitsmaterial, Detailarbeiten per Bild oder Video mitteilen, damit wir beurteilen können, ob unsere Maschine Ihren Anforderungen entspricht oder nicht. Dann können wir Ihnen je nach unserer Erfahrung das beste Modell geben.

F2: Wenn ich diese Art von Maschine zum ersten Mal benutze, ist sie einfach zu bedienen?
Wir senden Ihnen ein Handbuch und eine Anleitung in englischer Sprache. Dort erfahren Sie, wie Sie die Maschine bedienen. Wenn Sie immer noch nicht lernen können, wie man es benutzt, können wir Ihnen mit der Online-Hilfe "Teamviewer" helfen.

F3: Wie kann ich vorgehen, wenn das Gerät an meiner Stelle ein Problem hat?
Wir könnten Ihnen in der Garantiezeit kostenlose Teile zusenden, wenn die Maschinen unter "normalem Gebrauch" Probleme haben.

Q4: vereinbaren Sie Versand für die Maschinen?
Ja, liebe geschätzte kunden, für FOB oder CIF preis, wir arrangieren versand für sie. Für den EXW-Preis müssen Kunden den Versand selbst oder durch ihre Agenten arrangieren.
