hocheffiziente 3d kupfer rohr schneidemaschine / 3d cutter maschine

hocheffiziente 3d kupfer rohr schneidemaschine / 3d cutter maschine

Produktdetails

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 20GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: l / c, d / a, t / t, d / p, western union, l / c
Versorgungsmaterial-Fähigkeit: 50sets pro Monat

detaillierte Produktbeschreibung

Anwendung::Alles MetallmaterialSchnittstärke:SS bis 10 mm, MS bis 22 cm
Lasertyp ::BallaststoffCNC oder nicht ::Ja
Kühlmodus ::WasserkühlenSteuerungssoftware ::Cypcut
Grafikformat unterstützt ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTHerkunftsort::China
Modell-Nr::TY-3015DGAfter-Sales-Service zur Verfügung gestellt ::Ingenieure für Servicemaschinen in Übersee
Wiederholgenauigkeit ::+ -0,03 mmBetriebstemperatur::0 ° C-45 ° C
Arbeitsfeuchtigkeit ::5%-95%Rohrschneidbereich:20-130mmx3000mm
Stromspannung::AC380V ± 10% 50 Hz (60 Hz)Schnittbereich:3000 * 1500mm Standard, größer kann besonders angefertigt werden

Haupteigenschaften

1. Unser Maschinenkörper mit 8mm Stahlkonstruktion, 600 ℃ Wärmebehandlung, präzises Schweißen, um sicherzustellen, dass 20 Jahre ohne Verformung verwendet werden.
2. Portal mit Magnesiumlegierungsgußteil, starke Stabilität ohne Deformation, schnelle Bewegung.
3. Hoher Wirkungsgrad beim Zonieren des Rauchens auf beiden Seiten des Maschinenkörpers, starker segmentierter Staub und rauchende Ansammlung, verringern den Schaden für die Arbeitskraft.
4. Importierter Präzisionsflanschreduzierer und Servomotor, schnelle laufende Geschwindigkeit.
5. 70 Klingen und 6 Gleitschienen auf dem Maschinenbett, mit geschlossenen Klingen, um die Maschinenwarnung zu reduzieren. Gleitschienen, die mit Zylindern arbeiten, um Blätter einfach hoch- und herunterzuladen.
6. Der flexible Ladekasten kann von vorne und von beiden Seiten geöffnet werden, was für die Arbeitsbedingungen der Maschine von Vorteil ist.

Vorteil

1. Vergleichen Sie mit traditionellem Laser, Faserlaser ist mehr Umweltschutz:
2. Deutlich geringerer Stromverbrauch: Der fotoelektrische Wirkungsgrad des Faserlasers ist 15-mal höher als bei herkömmlichen Lasern.
3. Höhere Laserspotqualität: Einzelmodul-Laserquelle
4. Geringerer Verbrauch: Der Stromverbrauch liegt unter 7 kW pro Stunde.

Spezifikation

ModellTY-3015DG
LaserquellenmediumBallaststoff
Schnittbereich (L * W)3000 mm × 1500 mm
Z-Achshub250 mm
Max. Positioniergeschwindigkeit120 m / min
X, Y Achse max. Geschwindigkeit beschleunigen1,0 g
KühlformWasserkühlen
Laserwellenlänge1070nm


Ausgangsleistung der Laserquelle



500 W / 1000 W / 1500 W / 2000 W

2500 W / 3000 W / 4000 W

(Wahlweise)

Mindest. Schneidspalt≤ 0,1 mm
Positioniergenauigkeit der X-, Y- und Z-Achsen± 0,03 mm
Wiederholte Positioniergenauigkeit der X-, Y- und Z-Achsen± 0,01 mm
Dicke des Schneidmaterials (je nach Material)0,2 - 25 mm
FahrermodellImportierter Servomotor
Leistungsbedarf380 V, 50/60 Hz
Arbeitstemperatur0-45 ℃
Kontinuierliche Arbeitszeit24 Stunden
MaschinengewichtÜber 12000 kg
Gesamtschutzstufe der StromversorgungIP54

Detaillierte Bilder

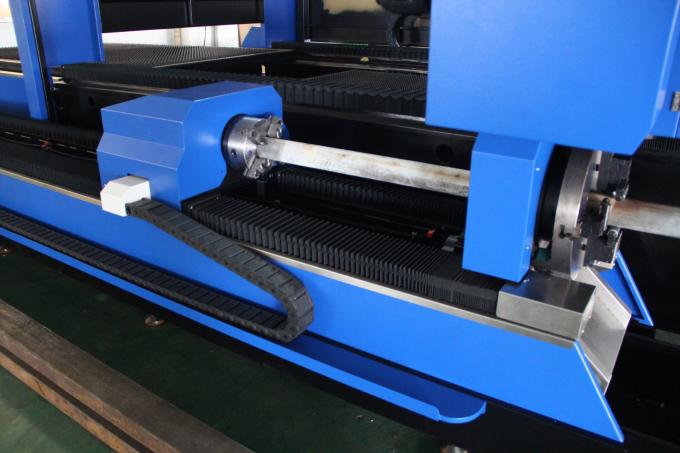

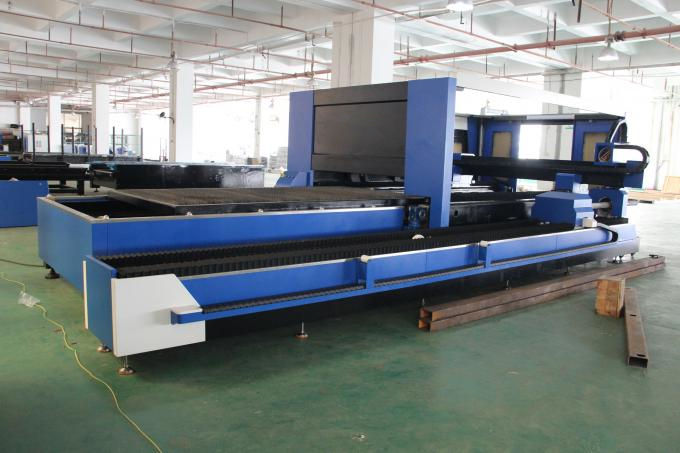

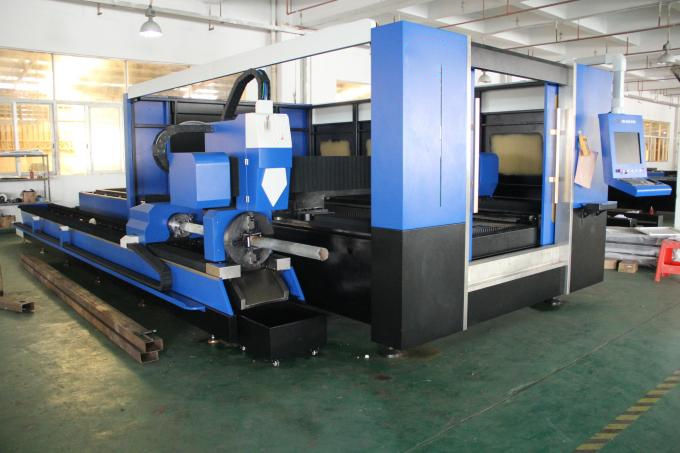

Name: Maschinenkörper und Zubehör

a.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten.
b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen.
c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.

Name:AC-Servomotor und Treiber

Der importierte Servomotor (Y-Achse angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.

Name:Präzisions-Linearführungen

Fortschrittliches Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen. Importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer doppelter Arbeitstisch, um eine höhere Verarbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.

Name:Schneidkopf

Der berührungslose Schneidkopf hat die Funktion der automatischen Höhenverfolgung und der Antikollisionsfunktion, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.

Name:Laserquelle

Schnelle Geschwindigkeit, hochpräzise Schnittlinie und glatte Schneide

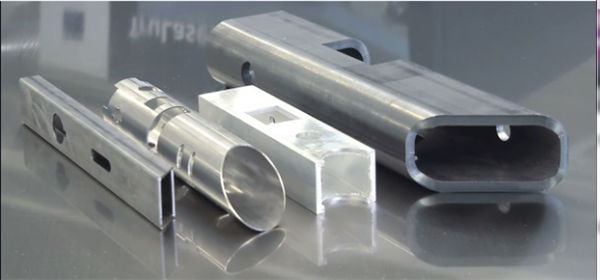

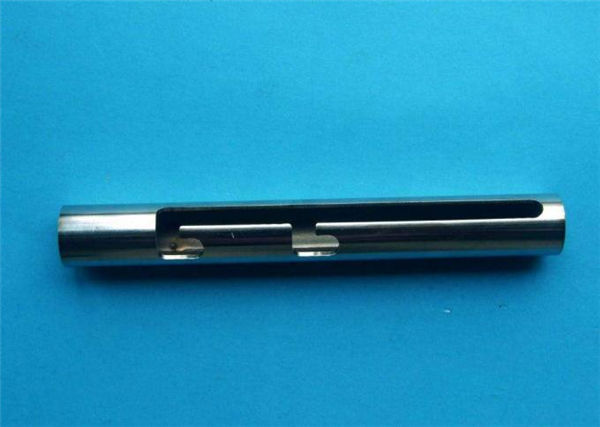

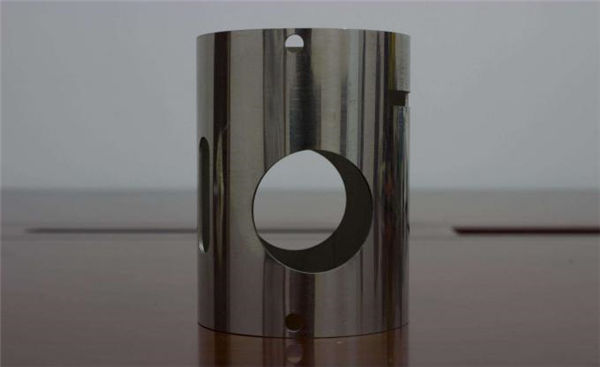

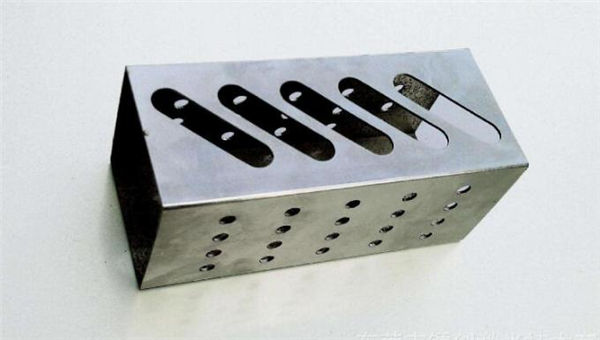

Proben schneiden

Ausbildung

Nach der Unterzeichnung des Vertrags kann Ihr Unternehmen einen Techniker in unser Werk holen, um Grundkenntnisse in Bezug auf Ausrüstung und Bedienungsgrundlagen zu erlernen. Die Schulungsdauer beträgt ca. 1-3 Tage. Die Schulungsinhalte lauten wie folgt:
a) Gemeinsame Schulung für Zeichensoftware;
b) Ein- und Ausschalten der Maschine;
c) die Bedeutung der Bedienfeld- und Softwareparameter, die Einstellung des Parameterbereichs;
d) Grundreinigung und Wartung der Maschine;
e) Fehlerbehebung bei gängiger Hardware;
f) Vorsicht beim Betrieb

Garantie

a). 1 Jahr für die gesamte Maschine für Rohrfaserlaserschneidanlage. (Vom Menschen verursachter Schaden wird verhandelt.)
b). Laserquelle 2 Jahre Garantie
c). Lebenslange Wartung und Ersatzteilversorgung
d). Kostenlose Schulung für das Betriebspersonal. (Ingenieur kann ins Ausland gehen ist verhandelt.)
