ipg / raycus cnc faserlaserschneidanlage laser blechschneider

Produktdetails

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 20GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: L / C, D / A, T / T, D / P, Western Union

detaillierte Produktbeschreibung

Anwendung:	Alles Metallmaterial	Schnittstärke:	SS bis 10 mm, MS bis 22 cm
Lasertyp:	Ballaststoff	CNC oder nicht:	Ja
Kühlmodus:	Wasserkühlen	Steuerungssoftware:	Cypcut
Unterstützte Grafikformate:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Herkunftsort:	China
Modell-Nr::	TY-3015JB	After-Sales-Service zur Verfügung gestellt:	Ingenieure für Servicemaschinen in Übersee
Wiederholgenauigkeit ::	+ -0,03 mm	Betriebstemperatur::	0 ° C-45 ° C
Arbeitsfeuchtigkeit ::	5%-95%	Laserquelle:	Chinesisch oder importiert
Stromspannung::	AC380V ± 10% 50 Hz (60 Hz)	Schnittbereich:	3000 * 1500mm Standard, größer kann besonders angefertigt werden

Maschinenkörper

1. Taiyis Maschinenkörper mit 8mm Stahlstruktur, 600 600 Wärmebehandlung, genaues Schweißen, um 20 Jahre Gebrauch ohne Deformation sicherzustellen.
2. Portal mit Magnesiumlegierungsgußteil, starke Stabilität ohne Deformation, schnelle Bewegung.
3. Hoher Wirkungsgrad beim Zonieren des Rauchens auf beiden Seiten des Maschinenkörpers, starker segmentierter Staub und rauchende Ansammlung, verringern den Schaden für die Arbeitskraft.
4. Importierter Präzisionsflanschreduzierer und Servomotor, schnelle laufende Geschwindigkeit.
5. 70 Klingen und 6 Gleitschienen auf dem Maschinenbett, mit geschlossenen Klingen, um die Maschinenwarnung zu reduzieren. Gleitschienen, die mit Zylindern arbeiten, um Blätter einfach hoch- und herunterzuladen.
6. Der flexible Ladekasten kann von vorne und von beiden Seiten geöffnet werden, was für die Arbeitsbedingungen der Maschine von Vorteil ist.

Spezifikation

Laserquelle	IPG / Raycus / Nlight
Maschinenkörper	Portalstruktur
Arbeitsreisen	Hochpräziser numerischer Steuertisch mit Kugelumlaufspindel und Vorschubvorrichtung
Maximale Laufgeschwindigkeit	80 m / min
X / Y-Positionsgenauigkeit	0,03 mm / m
Energieversorgung	380 V, 50 Hz / 60 Hz
X / Y wiederholte Positionsgenauigkeit	± 0,03 mm
Laufende Temperatur	0 ° C-45 ° C
Max. Beschleunigung	1,0 g
Maschinenbruttoleistung	<16 kVA
Angewandte Materialien	Dünner Weichstahl, Edelstahl und andere Arten von Metallblechen
Schneidebereich	3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Gesamtgewicht	4500KGS

Schnittreferenztabelle

Laserleistung	Max Schnittstärke
Laserleistung	Kohlenstoffstahl (mm)	Edelstahl (mm)	Aluminium (mm)	Messing (mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Über Parameter nur als Referenz

Detaillierte Bilder

	Name:Maschinenkörper und Zubehöra.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten. b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen. c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.
Name:AC-Servomotor und Treiber Der importierte Servomotor (Y-Achse, angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.
	Name:Precision Linear GuidesAdvanced Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen, importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer Doppelarbeitstisch, um eine höhere Bearbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.
Name:SchneidkopfDer berührungslose Schneidkopf verfügt über die Funktion der automatischen Höhenverfolgung und des Antikollisionsschutzes, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.
	Name:Schnelle Geschwindigkeit der Laserquelle, hochpräzise Schneidlinie und glatte Schneide

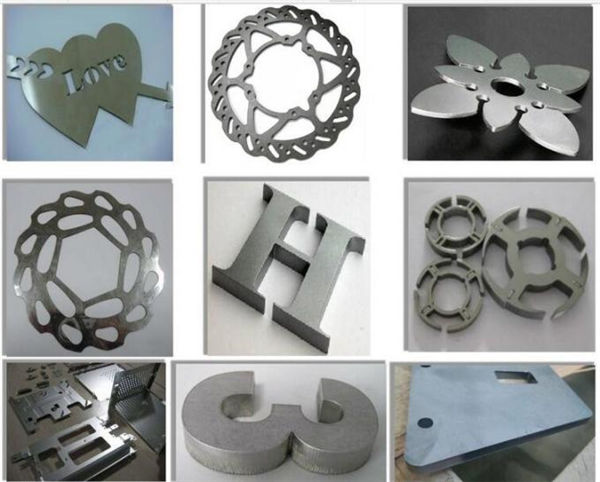

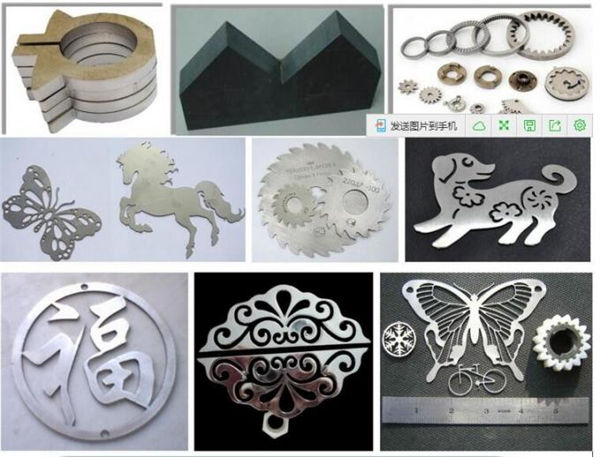

Proben schneiden

Ausbildung

Nach der Unterzeichnung des Vertrags kann Ihr Unternehmen einen Techniker in unser Werk holen, um Grundkenntnisse in Bezug auf Ausrüstung und Bedienungsgrundlagen zu erlernen. Die Schulungsdauer beträgt ca. 1-3 Tage. Die Schulungsinhalte lauten wie folgt:
a) Gemeinsame Schulung für Zeichensoftware;
b) Ein- und Ausschalten der Maschine;
c) die Bedeutung der Bedienfeld- und Softwareparameter, die Einstellung des Parameterbereichs;
d) Grundreinigung und Wartung der Maschine;
e) Fehlerbehebung bei gängiger Hardware;
f) Vorsicht beim Betrieb

Garantie

a). 1 Jahr für die gesamte Maschine (von Menschen verursachter Schaden wird verhandelt.).
b). Laserquelle 2 Jahre Garantie
c). Lebenslange Wartung und Ersatzteilversorgung
d). Kostenlose Schulung für das Betriebspersonal. (Ingenieur kann ins Ausland gehen ist verhandelt.)
