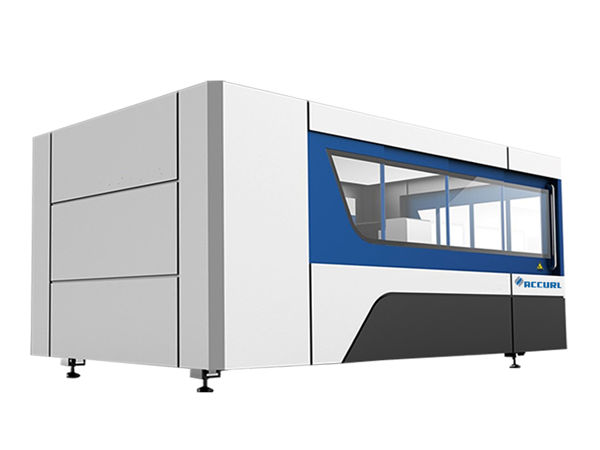

Faserlaser Blechschneider 3 Achsen für den Automobilbau

Produktdetails

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 40GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: L / C, D / A, T / T, D / P, Western Union

detaillierte Produktbeschreibung

Anwendung::	Alles Metallmaterial	Schnittstärke:	SS bis 12 mm, MS bis 22 cm
Lasertyp ::	Importierter ursprünglicher Faserlaser	Min.line Width:	0,1 mm
Grafikformat unterstützt ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Max. Beschleunigung:	1G
Wiederholgenauigkeit ::	+/- 0,03 mm	Betriebstemperatur::	0 ° C-45 ° C
Kühlmodus:	Wasserkühlen	Gewicht (kg):	4600
Stromspannung::	AC380V ± 10% 50 Hz (60 Hz)	Schnittbereich:	3000x1500mm

Haupteigenschaften

1) Die Accurl-Laserschneidmaschine mit der höchsten Präzision in China kann kleine Metallfahrräder mit der Größe einer halben Münze schneiden und perfekt 6 mm Stahl schneiden. 120 Löcher können innerhalb einer Minute geschnitten werden.
2) 600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, 8 Meter Portalfräsen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten.
3) Mit Laser-Schaltschrankintegration Design, decken kleinen Bereich, platzsparend, minimalistisches Design.
4) Schrottauto symmetrischer Entwurf, beide Seiten können den Abfall aufräumen; Das Aufstellen der Maschine auf das Zimmer hat keine linken und rechten Anforderungen. Pneumatische Hebevorrichtung, um ein Verkratzen des Materials zu verhindern.
5) Speziell zum Schneiden von 0,5-6 mm Kohlenstoffstahl, 0,5-5 mm Edelstahl, verzinktem Stahl, elektrolytisch verzinktem Stahlblech, Siliziumstahl und anderen Arten von dünnen Metallblechen verwendet. 1000 W können 3 mm Aluminium und 2 mm Kupfer schneiden.

Spezifikation

Laserquellenmedium	Ballaststoff
Schnittbereich (L * W)	3000 mm × 15000 mm
Z-Achshub	250 mm
Max. Positioniergeschwindigkeit	120 m / min
X, Y Achse max. Geschwindigkeit beschleunigen	1,0 g
Kühlform	Wasserkühlen
Laserwellenlänge	1070nm
Ausgangsleistung der Laserquelle	500 W / 1000 W / 1500 W / 2000 W 2500 W / 3000 W / 4000 W (Wahlweise)
Mindest. Schneidspalt	≤ 0,1 mm
Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,03 mm
Wiederholte Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,01 mm
Dicke des Schneidmaterials (je nach Material)	0,2 - 25 mm
Fahrermodell	Importierter Servomotor
Leistungsbedarf	380 V, 50/60 Hz
Arbeitstemperatur	0-45 ℃
Kontinuierliche Arbeitszeit	24 Stunden
Maschinengewicht	Über 8600 kg
Gesamtschutzstufe der Stromversorgung	IP54

Schnittdicken-Referenztabelle

Laserleistung	Max Schnittstärke
Laserleistung	Kohlenstoffstahl (mm)	Edelstahl (mm)	Aluminium (mm)	Messing (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Über Parameter nur als Referenz

Anwendungsindustrien

Luft- und Raumfahrttechnik, Raketen-, Flugzeug-, Roboter-, Aufzugs-, Dampfschiff- und Automobilindustrie sowie Metallteile verarbeitende Industrie für Metallplatten, Werbung, Küchengeschirr, Bit-Werkzeuge, Hardware usw.

Detaillierte Bilder

	Name:Maschinenkörper und Zubehöra.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten. b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen. c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.
Name:AC-Servomotor und Treiber Der importierte Servomotor (Y-Achse, angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.
	Name:Precision Linear GuidesAdvanced Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen, importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer Doppelarbeitstisch, um eine höhere Bearbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.
Name:Schneidkopf Der berührungslose Schneidkopf hat die Funktion der automatischen Höhenverfolgung und der Antikollisionsfunktion, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.
	Name:Schnelle Geschwindigkeit der Laserquelle, hochpräzise Schneidlinie und glatte Schneide

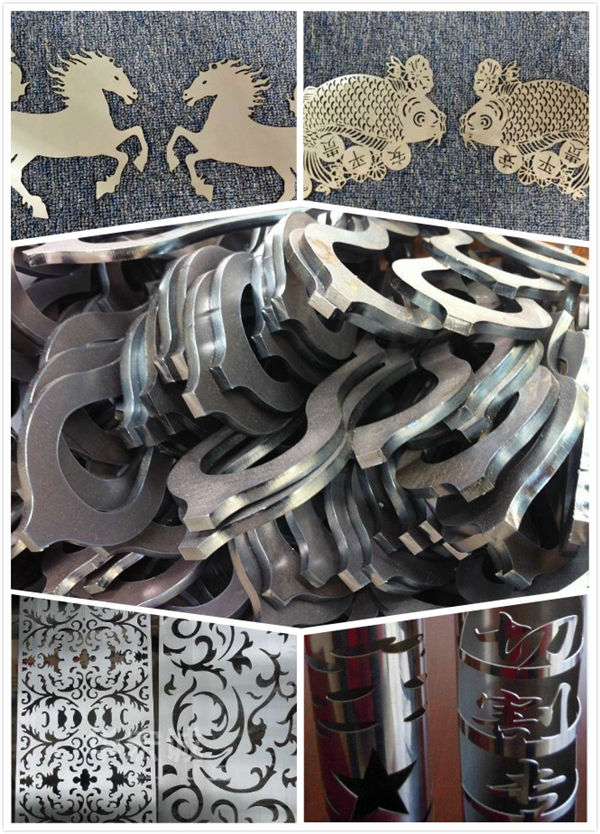

Proben schneiden

Ausbildung

After-Sales-Service von der Schulung bis zur Installation der Maschine (3 Möglichkeiten):
1.Schulungsvideo und Benutzerhandbuch in englischer Sprache für Installation, Betrieb, Wartung und Fehlerbehebung sowie technische Anleitung per E-Mail, Fax, Telefon / WhatsApp / Skype // usw., wenn Sie sich treffen Einige Probleme bei der Installation, Verwendung oder Einstellung.
2.Ihr Unternehmen kann veranlassen, dass ein Technologe in unsere Fabrik kommt, um Grundkenntnisse über Geräte und Betriebsmittel zu erlernen.
a) Gemeinsame Schulung für Zeichensoftware;
b) Ein- und Ausschalten der Maschine;
c) Die Bedeutung der Bedienfeld- und Softwareparameter sowie die Einstellung des Parameterbereichs
d) Grundreinigung und Wartung der Maschine;
e) Fehlerbehebung bei gängiger Hardware;
f) Vorsicht beim Betrieb.
3. Tür zu tür anweisung ausbildung service. Visum, Reisekosten und Unterkunft gehen zu Lasten des Kunden. Es ist besser, während der Schulungszeit einen Übersetzer für unsere beiden Ingenieure zu organisieren. Trainingszeit: 3-5 Tage.

Garantie

a) .1 Jahr für die ganze Maschine für Metallfaser-Laserschneidanlage. (Vom Menschen verursachter Schaden wird ausgehandelt.).
b). Laserquelle 2 Jahre Garantie
c). Lebenslange Wartung und Ersatzteilversorgung
d). Kostenlose Schulung für das Betriebspersonal. (Ingenieur kann ins Ausland gehen ist verhandelt.)

Verpackung und Versand

1. Unsere holzkiste ist nach begasung behandlung. Nicht holz inspektion, spart versandzeit.
2.All die Ersatzteile der Maschine wurden durch etwas weiche Materialien bedeckt, hauptsächlich unter Verwendung der Perlenwolle.
Vermeiden Sie alle Schäden, die während des Lieferprozesses auftreten können. Wenn Sie die Plastikfolie fest umwickeln, achten Sie darauf, dass die weichen Materialien intakt sind. Vermeiden Sie auch Wasserdicht und rostfrei.
3. Die äußerste ist holzkiste mit fester schalung.
4.Die Unterseite des Holzkoffers hat einen festen Eisenheber, der für die Handhabung und den Transport bequem ist.
