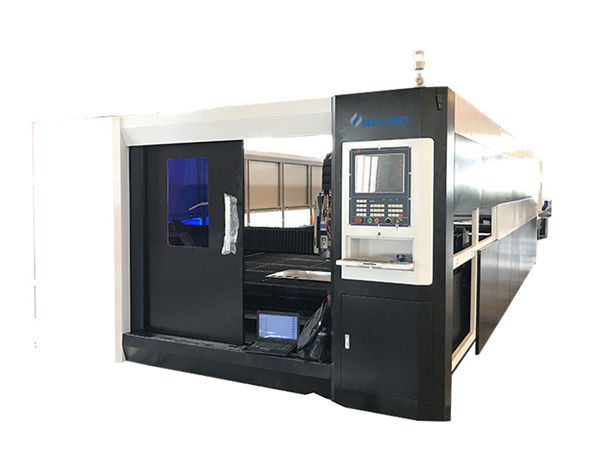

Blech Stahlfaser Laserschneidanlage für Edelstahl

Produktdetails

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 40GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: L / C, D / A, T / T, D / P, Western Union
Versorgungsmaterial-Fähigkeit: 150sets

detaillierte Produktbeschreibung

Anwendung::	Alles Metallmaterial	Schnittstärke:	SS bis 12 mm, MS bis 22 cm
Lasertyp ::	Ballaststoff	Pulsfrequenz:	1-2000 Hz
Positionierungssystem:	Das rote Licht	Steuerungssoftware ::	Cypcut
Grafikformat unterstützt ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Herkunftsort::	China
Modell-Nr::	TY-6020JB	After-Sales-Service zur Verfügung gestellt ::	Ingenieure für Servicemaschinen in Übersee
Wiederholgenauigkeit ::	+ -0,03 mm	Betriebstemperatur::	0 ° C-45 ° C
Arbeitsfeuchtigkeit ::	5%-95%	Laserquelle:	Chinesisch oder importiert
Stromspannung::	AC380V ± 10% 50 Hz (60 Hz)	Schnittbereich:	6000 * 2000 mm
Produktname:	Blechstahlfaser-Laserschneidmaschine TY-6020JB

Vorteil der Faserlasermaschine

1. Vergleichen Sie mit traditionellem Laser, Faserlaser ist mehr Umweltschutz
2. Deutlich geringerer Stromverbrauch: Der fotoelektrische Wirkungsgrad des Faserlasers ist 15-mal höher als bei herkömmlichen Lasern.
3. Höhere Laserspotqualität: Einzelmodul-Laserquelle
4. Geringerer Verbrauch: Der Stromverbrauch liegt unter 7 kW pro Stunde.

Haupteigenschaften der Faserlaser-Schneidemaschine

Maschinenkörper:
1. Taiyis Maschinenkörper mit 8mm Stahlstruktur, 600 600 Wärmebehandlung, genaues Schweißen, um 20 Jahre Gebrauch ohne Deformation sicherzustellen.

2. Portal mit Magnesiumlegierungsgußteil, starke Stabilität ohne Deformation, schnelle Bewegung.

3. Hoher Wirkungsgrad beim Zonieren des Rauchens auf beiden Seiten des Maschinenkörpers, starker segmentierter Staub und rauchende Ansammlung, verringern den Schaden für die Arbeitskraft.

4. Importierter Präzisionsflanschreduzierer und Servomotor, schnelle laufende Geschwindigkeit.

5. 70 Klingen und 6 Gleitschienen auf dem Maschinenbett, mit geschlossenen Klingen, um die Maschinenwarnung zu reduzieren. Gleitschienen, die mit Zylindern arbeiten, um Blätter einfach hoch- und herunterzuladen.

6. Der flexible Ladekasten kann von vorne und von beiden Seiten geöffnet werden, was für die Arbeitsbedingungen der Maschine von Vorteil ist.

Spezifikation

Laserquellenmedium	Ballaststoff
Schnittbereich (L * W)	6000 mm × 2000 mm
Z-Achshub	250 mm
Max. Positioniergeschwindigkeit	120 m / min
X, Y Achse max. Geschwindigkeit beschleunigen	1,0 g
Kühlform	Wasserkühlen
Laserwellenlänge	1070nm
Ausgangsleistung der Laserquelle	500 W / 1000 W / 1500 W / 2000 W 2500 W / 3000 W / 4000 W (Wahlweise)
Mindest. Schneidspalt	≤ 0,1 mm
Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,03 mm
Wiederholte Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,01 mm
Dicke des Schneidmaterials (je nach Material)	0,2 - 25 mm
Fahrermodell	Importierter Servomotor
Leistungsbedarf	380 V, 50/60 Hz
Arbeitstemperatur	0-45 ℃
Kontinuierliche Arbeitszeit	24 Stunden
Maschinengewicht	Über 12000 kg
Gesamtschutzstufe der Stromversorgung	IP54

Schnittdicken-Referenztabelle

Laserleistung	Max Schnittstärke
Laserleistung	Kohlenstoffstahl (mm)	Edelstahl (mm)	Aluminium (mm)	Messing (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Über Parameter nur als Referenz

Angewandte Materialien

Edelstahl, Kohlenstoffstahl, legierter Stahl, Siliziumstahl, Federstahl, verzinkte Platte, eingelegte Platte, Messingplatte, Kupferplatte, Aluminiumplatte usw.

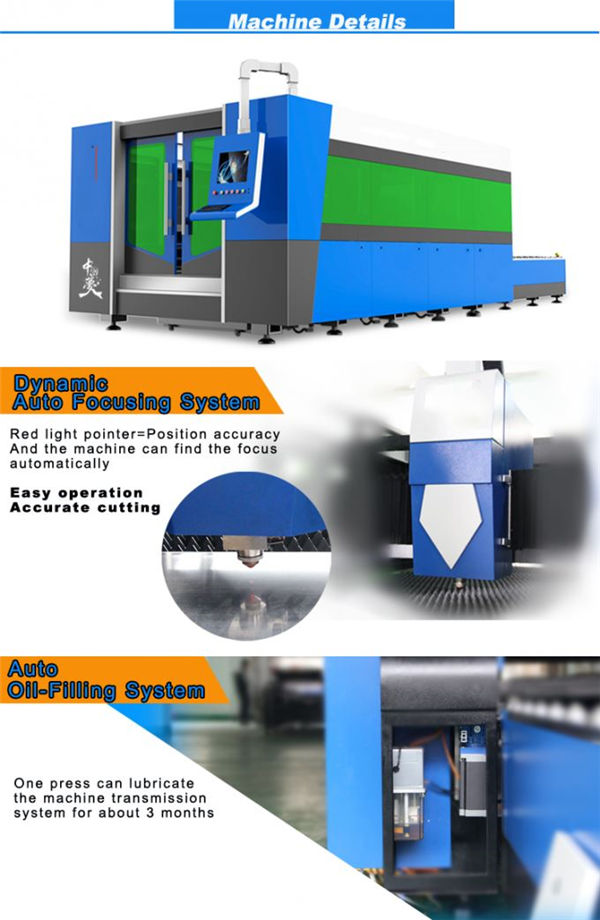

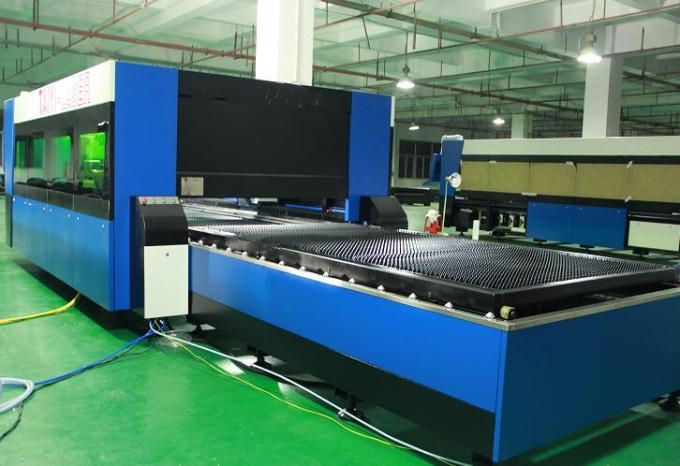

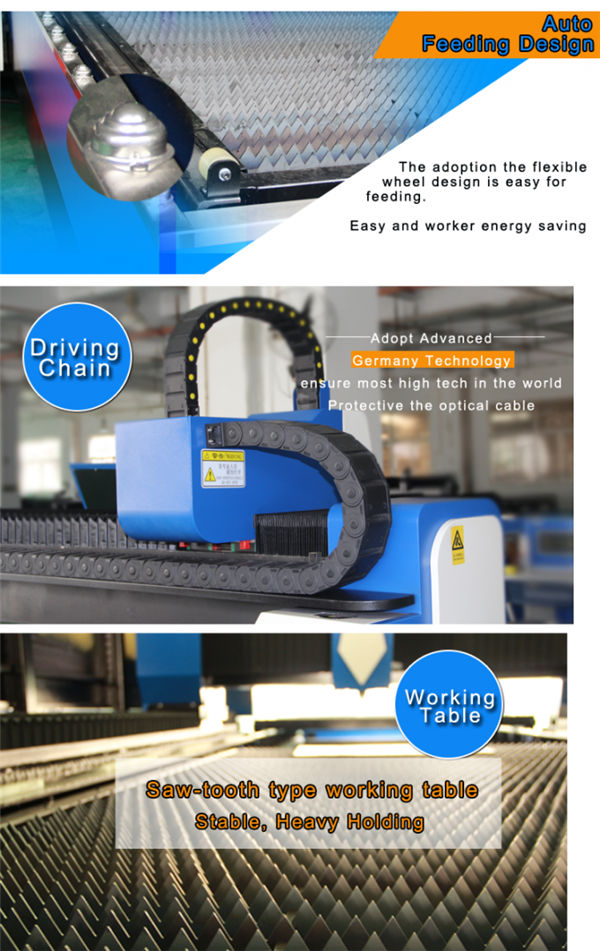

Detaillierte Bilder

	Name:Maschinenkörper und Zubehör a.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten. b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen. c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.
Name:AC-Servomotor und Treiber Der importierte Servomotor (Y-Achse angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.
	Name:Präzisions-Linearführungen Fortschrittliches Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen. Importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer doppelter Arbeitstisch, um eine höhere Verarbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.
Name:Schneidkopf Der berührungslose Schneidkopf hat die Funktion der automatischen Höhenverfolgung und der Antikollisionsfunktion, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.
	Name:Laserquelle Schnelle Geschwindigkeit, hochpräzise Schnittlinie und glatte Schneide

Name:Maschinenkörper und Zubehör

a.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten.
b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen.
c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.

Name:AC-Servomotor und Treiber

Der importierte Servomotor (Y-Achse angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.

Name:Präzisions-Linearführungen

Fortschrittliches Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen. Importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer doppelter Arbeitstisch, um eine höhere Verarbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.

Name:Schneidkopf

Der berührungslose Schneidkopf hat die Funktion der automatischen Höhenverfolgung und der Antikollisionsfunktion, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.

Name:Laserquelle

Schnelle Geschwindigkeit, hochpräzise Schnittlinie und glatte Schneide

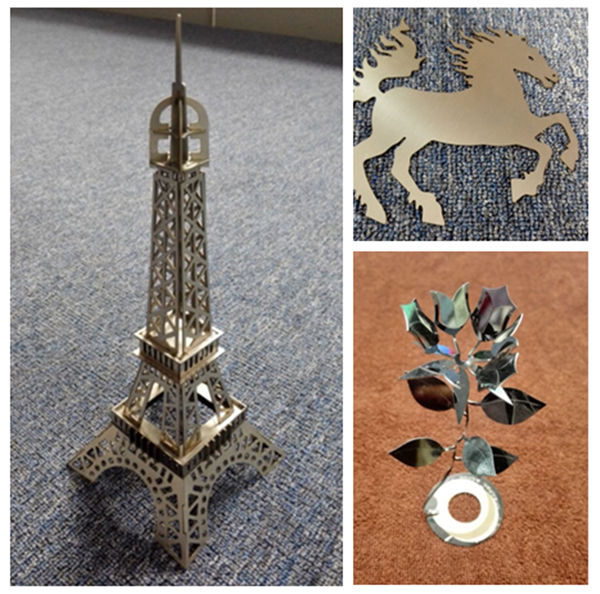

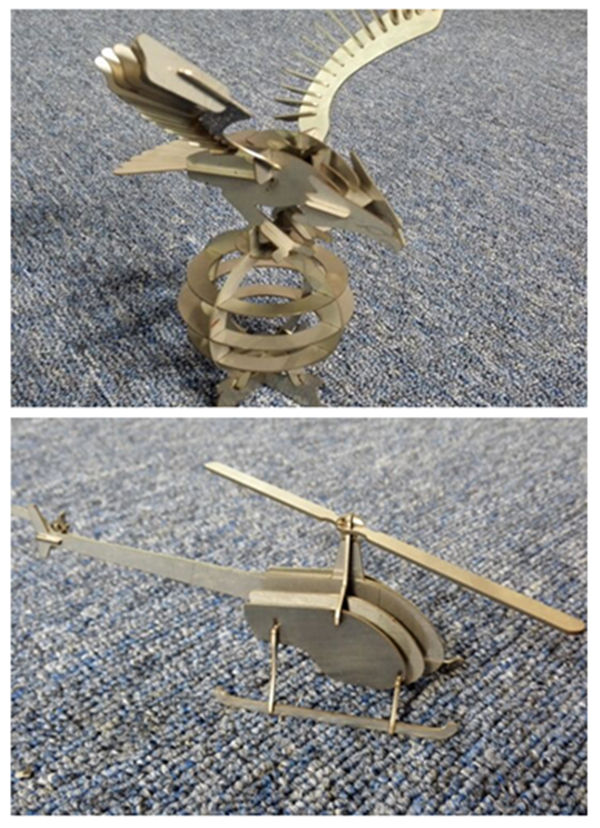

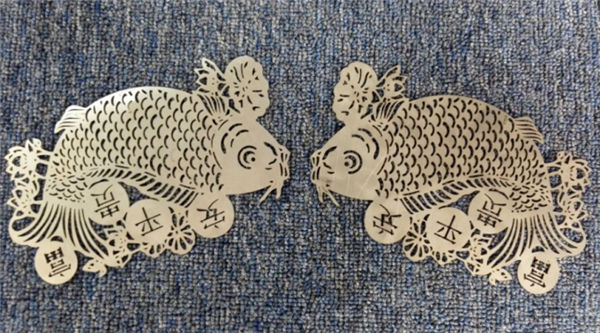

Proben schneiden

Ausbildung

After-Sales-Service von der Schulung bis zur Installation der Maschine (3 Möglichkeiten):
1. Schulungsvideo und Benutzerhandbuch in englischer Sprache für Installation, Betrieb, Wartung und Fehlerbehebung sowie technische Anleitung per E-Mail, Fax, Telefon / WhatsApp / Skype // usw., wenn Sie sich treffen Einige Probleme bei Installation, Verwendung oder Einstellung.
2. Ihr Unternehmen kann veranlassen, dass ein Technologe in unser Werk kommt, um Grundkenntnisse über Geräte und Betriebsmittel zu erlernen.
a) Gemeinsame Schulung für Zeichensoftware;
b) Ein- und Ausschalten der Maschine;
c) Die Bedeutung der Bedienfeld- und Softwareparameter sowie die Einstellung des Parameterbereichs
d) Grundreinigung und Wartung der Maschine;
e) Fehlerbehebung bei gängiger Hardware;
f) Vorsicht beim Betrieb.
3. Tür-zu-Tür-Schulungsservice. Visum, Reisekosten und Unterkunft gehen zu Lasten des Kunden. Es ist besser, während der Schulungszeit einen Übersetzer für unsere beiden Ingenieure zu organisieren. Trainingszeit: 3-5 Tage.

Garantie

ein). 1 Jahr für die gesamte Maschine für Metallfaser-Laserschneidanlage. (Vom Menschen verursachter Schaden wird verhandelt.)
b). Laserquelle 2 Jahre Garantie
c). Lebenslange Wartung und Ersatzteilversorgung
d). Kostenlose Schulung für das Betriebspersonal. (Ingenieur kann ins Ausland gehen ist verhandelt.)
