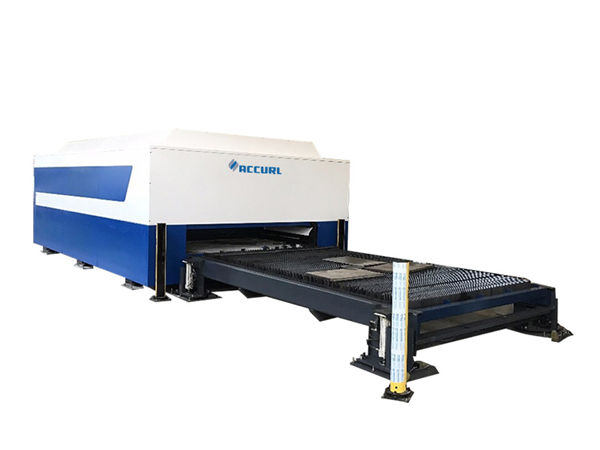

Metallplatte Faserlaserschneidmaschine mit einer Dicke von bis zu 20 cm

Produktdetails

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 20GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: L / C, D / A, T / T, D / P, Western Union

detaillierte Produktbeschreibung

Anwendung::	Alles Metallmaterial	Schnittstärke:	Verzinktes Blech bis 20mm
Lasertyp ::	Ballaststoff	CNC oder nicht ::	Ja
Kühlmodus ::	Wasserkühlen	Steuerungssoftware ::	Cypcut
Grafikformat unterstützt ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Herkunftsort::	China
Modell-Nr::	TY-3015DD	After-Sales-Service zur Verfügung gestellt ::	Ingenieure für Servicemaschinen in Übersee
Wiederholgenauigkeit ::	+ -0,03 mm	Betriebstemperatur::	0 ° C-45 ° C
Arbeitsfeuchtigkeit ::	5%-95%	Laserquelle:	Chinesisch oder importiert
Stromspannung::	AC380V ± 10% 50 Hz (60 Hz)	Schnittbereich:	3000 * 1500 mm
Produktname:	Metallplatten-Faserlaser-Schneidemaschine mit einer Dicke von bis zu 20 cm

Vorteil

1. Vergleichen Sie mit traditionellem Laser, Faserlaser ist mehr Umweltschutz:
2. Deutlich geringerer Stromverbrauch: Der fotoelektrische Wirkungsgrad des Faserlasers ist 15-mal höher als bei herkömmlichen Lasern.
3. Höhere Laserspotqualität: Einzelmodul-Laserquelle
4. Geringerer Verbrauch: Der Stromverbrauch liegt unter 7 kW pro Stunde.

Warum Uns Wählen

Maschinenkörper

1. Taiyis Maschinenkörper mit 8mm Stahlstruktur, 600 600 Wärmebehandlung, genaues Schweißen, um 20 Jahre Gebrauch ohne Deformation sicherzustellen.
2. Portal mit Magnesiumlegierungsgußteil, starke Stabilität ohne Deformation, schnelle Bewegung.
3. Hoher Wirkungsgrad beim Zonieren des Rauchens auf beiden Seiten des Maschinenkörpers, starker segmentierter Staub und rauchende Ansammlung, verringern den Schaden für die Arbeitskraft.
4. Importierter Präzisionsflanschreduzierer und Servomotor, schnelle laufende Geschwindigkeit.
5. 70 Klingen und 6 Gleitschienen auf dem Maschinenbett, mit geschlossenen Klingen, um die Maschinenwarnung zu reduzieren. Gleitschienen, die mit Zylindern arbeiten, um Blätter einfach hoch- und herunterzuladen.
6. Der flexible Ladekasten kann von vorne und von beiden Seiten geöffnet werden, was für die Arbeitsbedingungen der Maschine von Vorteil ist.

Fahrsystem

1. Das von Schneider France eingeführte Servosystem gewährleistet die Möglichkeit einer extrem präzisen Positionierung mit der hervorragenden dynamischen Beschleunigungsreaktion und der Regelungsmethode. Dadurch arbeitet der bewegliche Positionierungsmechanismus reibungslos, zuverlässig und wartungsfrei. 2, Motoren in X-, Y-, Z-Achse; Ortsgenauigkeit: ≤ ± 0,03 mm
Präzisionsführungsschiene, Zahnstange und Ritzel:
Spitzenmarke in TAIWAN, in HIWIN und in YYC, verwendeten wir höheres Niveau von ihrer Firma. Präziser Kollimator wird für die Montage und das Debuggen von Führungsschienen verwendet

Spezifikation

Laserquelle	IPG / Raycus / max
Maschinenkörper	Portalstruktur
Arbeitsreisen	Hochpräziser numerischer Steuertisch mit Kugelumlaufspindel und Vorschubvorrichtung
Maximale Laufgeschwindigkeit	80 m / min
X / Y-Positionsgenauigkeit	0,03 mm / m
Energieversorgung	380 V, 50 Hz / 60 Hz
X / Y wiederholte Positionsgenauigkeit	± 0,03 mm
Laufende Temperatur	0 ° C-45 ° C
Max. Beschleunigung	1,0 g
Maschinenbruttoleistung	<16 kVA
Angewandte Materialien	Dünner Weichstahl, Edelstahl und andere Arten von Metallblechen
Schneidebereich	3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Gesamtgewicht	7500KGS

Detaillierte Bilder

	Name:Maschinenkörper und Zubehör a.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten. b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen. c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.
Name:AC-Servomotor und Treiber Der importierte Servomotor (Y-Achse angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.
	Name:Präzisions-Linearführungen Fortschrittliches Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen. Importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer doppelter Arbeitstisch, um eine höhere Verarbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.
Name:Schneidkopf Der berührungslose Schneidkopf hat die Funktion der automatischen Höhenverfolgung und der Antikollisionsfunktion, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.
	Name:Laserquelle Schnelle Geschwindigkeit, hochpräzise Schnittlinie und glatte Schneide

Name:Maschinenkörper und Zubehör

a.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten.
b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen.
c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.

Name:AC-Servomotor und Treiber

Der importierte Servomotor (Y-Achse angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.

Name:Präzisions-Linearführungen

Fortschrittliches Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen. Importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer doppelter Arbeitstisch, um eine höhere Verarbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.

Name:Schneidkopf

Der berührungslose Schneidkopf hat die Funktion der automatischen Höhenverfolgung und der Antikollisionsfunktion, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.

Name:Laserquelle

Schnelle Geschwindigkeit, hochpräzise Schnittlinie und glatte Schneide

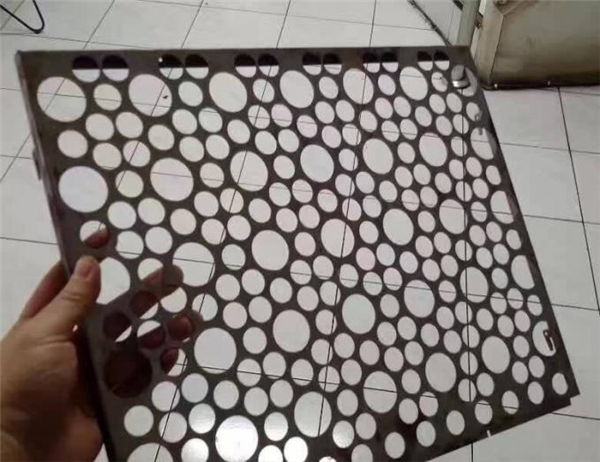

Proben schneiden

Ausbildung

After-Sales-Service von der Schulung bis zur Installation der Maschine (3 Möglichkeiten):
1.Training Video und Benutzerhandbuch in englischer Sprache für Installation, Betrieb, Wartung und Fehlerbehebung sowie technische Anleitung Wird per E-Mail, Fax, Telefon / WhatsApp / Skype // usw. angeboten, wenn Sie auf Probleme bei der Installation, Verwendung oder Anpassung stoßen.
2.Ihr Unternehmen kann veranlassen, dass ein Technologe in unsere Fabrik kommt, um Grundkenntnisse über die Ausrüstung und die Bedienungsgrundlagen zu erlernen, ausreichende Schulungszeit ca. 3-5 Tage, der Schulungsinhalt ist wie folgt: a) Gemeinsame Schulung der Zeichensoftware; ; c) Die Bedeutung der Bedienfeld- und Softwareparameter, die Einstellung des Parameterbereichs; d) Grundreinigung und Wartung der Maschine; e) Allgemeine Hardware-Fehlerbehebung; f) Vorsicht beim Betrieb;
3. Tür zu tür anweisung ausbildung service. Visum, Reisekosten und Unterkunft gehen zu Lasten des Kunden. Es ist besser, während der Schulungszeit einen Übersetzer für unsere beiden Ingenieure zu organisieren. Trainingszeit: 3-5 Tage.

Garantie

a). 1 Jahr für die gesamte Maschine (von Menschen verursachter Schaden wird verhandelt.).

b). Lebenslange Wartung und Ersatzteilversorgung

c). Kostenlose Schulung für das Betriebspersonal. (Ingenieur kann ins Ausland gehen ist verhandelt.)

FAQ

F: Was ist die maximale Dicke, die die Laserschneidmaschine schneiden kann?
A: Das hängt von der Metall- und Laserleistung ab. Beispiel: Wenn es Stahl ist, wird berechnet, dass 1 mm = 100 W, so dass 700 W Laserschneidmaschine 7 mm Stahl schneiden kann.

Q: Was ist das Material der Faserlaser-Schneidemaschine kann schneiden?
A: Alles Metall kann durch Faserlaser-Schneidemaschine geschnitten werden. Mit etwas reflektierendem Material benötigen wir zum Schneiden eine höhere Leistung, z. B. Aluminium und Kupfer.

Q: Was ist die Vorlaufzeit der Maschine?
A: Vorbereitungszeit für Standardfaserlaser-Schneidemaschine ist 30days. Wir werden die Lieferzeit mit einer angepassten Version überprüfen.
