hochpräzise kleine dünne blech laserschneidmaschinen korrosionsschutzverschleiß

Produktdetails

Zertifizierung: ISO9001: 2008

Zahlungs- und Versandbedingungen:

Mindestbestellmenge: 1 Einheit

Preisverhandlung

Verpackung Details: holzkiste

Lieferzeit: 7-15 Tage

Lieferfähigkeit: 2000 Einheiten pro Monat

detaillierte Produktbeschreibung

Produktname:	Hochpräzise Metallfaserlaserschneidanlage	Laserleistung:	500 W / 800 W
Arbeitsbereich:	500 * 500 mm	Maximale Bewegungsgeschwindigkeit:	60 m / min
Positioniergenauigkeit:	± 0,01-0,03	Stromversorgung:	3 × 380 V ± 10% 220 V ± 10%
Paket:	Holzschatulle	Garantie:	1 Jahr

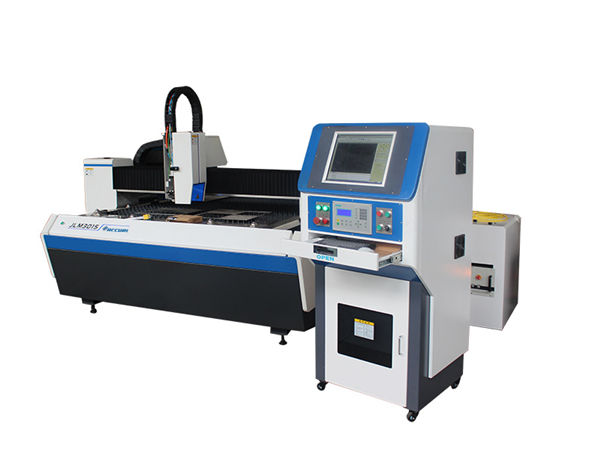

Die Präzisionslaserschneidmaschine wurde von RISE LASER entwickelt und hergestellt. Mit führender Lasertechnologie für Dünnblechanwendungen übernommen. Die Maschine ist mit Marmor- und Cypcut-Laserschneidsystemen kombiniert. Mit integriertem Entwurf, linearem Antriebssystem des Doppelportals, freundlicher Schnittstelle und langzeitstabilem Arbeiten.

* Sicherheitsstruktur
* Weniger Beschäftigung, gut für kleine Werkstatt.
* Einfache Bedienung
* Das führende Cypcut-Schneidsystem, einfach zu bedienen.
* Korrosionsschutz
* Kostenlose Wartung der Getriebeteile, Schneiden von korrosivem Material ist möglich.
* Stabil und langlebig
* Marmor werkzeugmaschine, weniger verzerrung, hohe stabilität, anti-shock bei hoher geschwindigkeit arbeiten.
* Präzisionsschneiden
* Bester Zuschnitt kommt aus der Schweiz RAYTOOLS Laserschneidkopf
* Faserlaser
* Angenommen mit Spitzenmarkenfaserlasern China hergestellt mit guter Qualität und Stabilität.
* Präzisionsbewegungsmechanismus
* Dual Linearmotor-Antriebssystem kann die Schnittgenauigkeit und Effizienz verbessern.

^Aufbau

^#	^Artikel	^{Spezifikation}	^Marke	^Anmerkung
¹	^Laserquelle	^800W	^Maxphotonics
²	^Linearmotor		^Raytools
³	^{Optisches Gitter}	^{Auflösung 0.5μm}	^Spanien
⁴	^Treiber		^servotronix
⁵	^{Z-Achse Schraubenmodulgruppe}		^Ermächtigen
⁶	^{Laserschneidkopf}	^BT230	^Raytools
⁷	^{Präzisions-Linearführungsschiene}		^Hiwin
⁸	^Marmor	^{18001350200}	^Shandong
⁹	^{Orgelabdeckung}	^Standard	^Raytools
¹⁰	^{Bearbeitungsmaterial}	^Standard	^Raytools	^{Luftfahrt-Aluminium-Legierung}

^Parameter

^Modell		⁵⁰⁵⁰
^{Arbeitsgröße}		^{500 × 500 (mm)}
^{Max. Beschleunigung}		^{1,2 g}
^X-ACHSE	^{Max. Bewegungsgeschwindigkeit}	^{60 m / min}
	^Route	^500mm
	^{Positioniergenauigkeit}	^{± 0,01 mm}
	^{Wiederholgenauigkeit}	^{± 0,004 mm}
^Y-ACHSE	^{Max. Bewegungsgeschwindigkeit}	^{60 m / min}
	^Route	^500mm
	^{Positioniergenauigkeit}	^{± 0,01 mm}
	^{Wiederholgenauigkeit}	^{± 0,004 mm}
^Z-ACHSE	^Route	^100mm

^{Arbeitsbedingung}

¹	^{Arbeitstemperatur}	^{-10 ℃ ～ 45 ℃}
²	^{Relative Luftfeuchtigkeit}	^{＜ 90% kein Kondensator}
³	^Umgebung	^{Gute Belüftung, keine Vibration}
⁴	^{Energieversorgung}	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Stromfrequenz}	^50Hz

Maschinenvorschlag

4.1 Das Maschinengestell nimmt Marmorstruktur und US-CNC-Laserschneidsystem an. Mit dem integrierten Entwerfen durch die Portalfräsmaschinenbearbeitung, damit die Bewegung genaues lineares Motorantriebssystem, freundliche Schnittstelle und langzeitstabiles Arbeiten ist.
Angenommene Präzisions-Linearführungsschiene von THK Japan, mit hoher Genauigkeit, geringem Abrieb und einfach zu montieren oder auszutauschen.

4. 2 Laserschneidkopf
BT230 (Marke Raytools, Schweiz) Laserschneidkopf mit Autofokus-System. Es kann verhindern, dass Materialabfälle verzerrt geschnitten werden. Das Schutzglas kann die geringen Kosten der wichtigen optischen Teile im Inneren des Schneidkopfs bewahren und schützen. Das Autofokus-System ist für die Bearbeitung von nicht flachen Blechen geeignet. In Kombination mit hochwertigen Lasern kann der BT230 in der Keramik-, Medizin-, Halbleiter- und anderen Industriezweigen eingesetzt werden.

^Kollimation	^100mm
^Fokus	^125mm
^{optische Blende}	^25mm
^{Düse (einzeln)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{Linsenmaterialien}	^Quarz
^Faserstecker	^QBH
^Hilfsdruck	^{Max. 20bar}
^Gewicht	^{~ 1,5 kg}

4. 3 Steuerung

Die Verwendung von professionellen PC-Industrie-Computer-Betrieb, grafische Oberfläche, einfach zu bedienen, professionelle Schnittkontrollsoftware kann frei eine Vielzahl von Grafiken und Texten, Echtzeit-Verarbeitung, Unterstützung CAD, CorelDraw und andere professionelle Mapping-Software entwerfen.
. Hochwertige industrielle Computersteuerung
. Hocheffizientes, einfach zu bedienendes CNC-Schneidsystem
. Automatische Nachführfunktion der Z-Achse
CNC-Schnittsteuerung
CNC-Schneidesteuerungssystem ist die Verwendung von Hochleistungs-Steuerkarte, basierend auf Windows XP Professional-Entwicklung, vollständig an das CNC-Steuerungssystem andocken, daher die Echtzeitsteuerung und Software Upgrates zwischen Maschine und Laserquelle bequemer und schneller.

Hauptmerkmale des Steuerungssystems

Stabiler Betrieb, gute Entstörungsfähigkeit
Schnelle Bewegungsgeschwindigkeit, sanfter Start und Stopp
Gute Schneidwirkung, schnelle Schnittgeschwindigkeit
Erweiterte Kapazität für die Verarbeitung großer Datenmengen
Ausgabesteuerung: Unterstützt den einheitlichen Entity-Ausgabemodus, unterstützt jede Position zum Starten des Schneidens, kombiniert mit den NC- und Grafik-Ausgabemodi, die nach den Stopp-Parametern geändert werden können.

Software

L englische Version vorhanden
l Speichern von Verarbeitungsdateien als erforderlich
l Arbeitsbewegung und Schnittzustandsanzeige
L kann DXF, internationale G-Code NC-Dateien stützen.
l Schnittberechnung automatisch
l Je nach Verarbeitungsanforderungen kann die Schneidestartposition und -verarbeitungsrichtung geändert werden. Die Systemdynamik wird angepasst, um die Linienposition ein- oder herauszuführen.
Optimieren Sie die Arbeitszeit beim Importieren der Dateien oder bei manueller Anpassung.
Aus der Gruppe importierte und angewendete Teildaten sind verfügbar
Automatische Verschachtelungssoftware CAM
Hohe Reaktion, hohe Abtastrate, hohe Übertragungsrate, garantieren die Stabilität des Servosystems, durch das System kann ein Schlüssel die Funktion des Sensors kalibrieren.
Das EtherCAT BUS-CNC-System (AheadTechs) unterstützt die Steuerung flexibel für eine kombinierte Schnittstelle. Unterstützt verschiedene Modi der Wellensteigungskompensation, um die Bearbeitungsgenauigkeit sicherzustellen.
Verwaltung zur Bearbeitung von Teilestatistiken und Produktionsmengen.

^{Theorie Schnittparameter}

^{Leistung (W)}	^Material	^{Dicke (mm)}	^{Schnittgeschwindigkeit (m / min)}	^Gas
⁸⁰⁰	^{Rostfreier Stahl}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Kohlenstoffstahl}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
