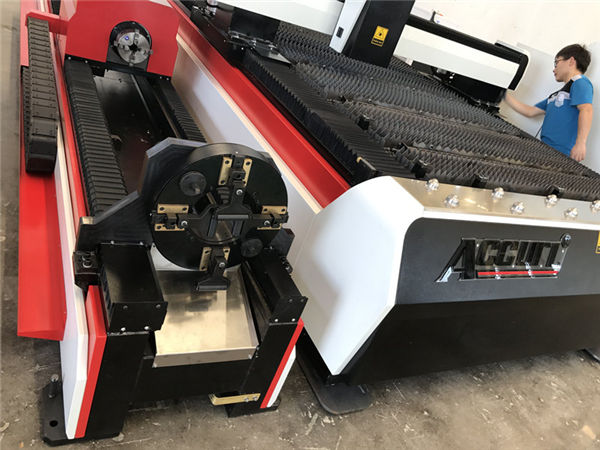

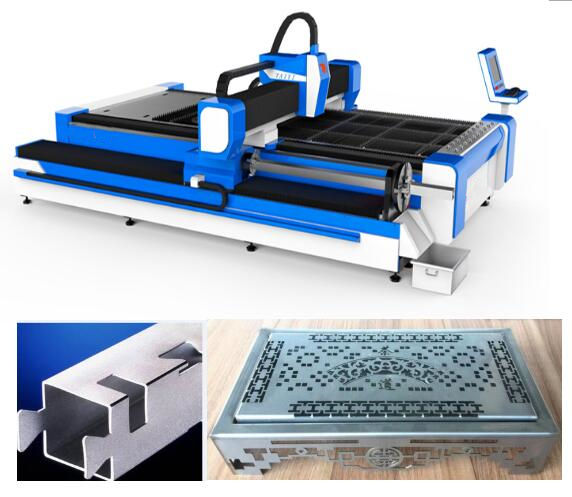

ss rohre 3d laserschneidanlage / 3 achsen faser blechschneider

ss rohre 3d laserschneidanlage / 3 achsen faser blechschneider

Produktdetails


Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 20GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: l / c, d / a, t / t, d / p, western union, l / c
Versorgungsmaterial-Fähigkeit: 50sets pro Monat

detaillierte Produktbeschreibung


Anwendung::Alles MetallmaterialSchnittstärke:SS bis 10 mm, MS bis 22 cm
Lasertyp ::BallaststoffCNC oder nicht ::Ja
Kühlmodus ::WasserkühlenSteuerungssoftware ::Cypcut
Grafikformat unterstützt ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTHerkunftsort::China
Modell-Nr::TY-3015DGAfter-Sales-Service zur Verfügung gestellt ::Ingenieure für Servicemaschinen in Übersee
Wiederholgenauigkeit ::+ -0,03 mmBetriebstemperatur::0 ° C-45 ° C
Arbeitsfeuchtigkeit ::5%-95%Rohrschneidbereich:20-130mmx3000mm
Stromspannung::AC380V ± 10% 50 Hz (60 Hz)Schnittbereich:3000 * 1500mm Standard, größer kann besonders angefertigt werden

Maschinenkörper


1. Taiyis Maschinenkörper mit 8mm Stahlstruktur, 600 600 Wärmebehandlung, genaues Schweißen, um 20 Jahre Gebrauch ohne Deformation sicherzustellen.

2. Portal mit Magnesiumlegierungsgußteil, starke Stabilität ohne Deformation, schnelle Bewegung.

3. Hoher Wirkungsgrad beim Zonieren des Rauchens auf beiden Seiten des Maschinenkörpers, starker segmentierter Staub und rauchende Ansammlung, verringern den Schaden für die Arbeitskraft.

4. Importierter Präzisionsflanschreduzierer und Servomotor, schnelle laufende Geschwindigkeit.

5. 70 Klingen und 6 Gleitschienen auf dem Maschinenbett, mit geschlossenen Klingen, um die Maschinenwarnung zu reduzieren. Gleitschienen, die mit Zylindern arbeiten, um Blätter einfach hoch- und herunterzuladen.

6. Der flexible Ladekasten kann von vorne und von beiden Seiten geöffnet werden, was für die Arbeitsbedingungen der Maschine von Vorteil ist.

Vorteil der Faserlaser-Schneidemaschine


1. Vergleichen Sie mit traditionellem Laser, Faserlaser ist mehr Umweltschutz:
2. Deutlich geringerer Stromverbrauch: Der fotoelektrische Wirkungsgrad des Faserlasers ist 15-mal höher als bei herkömmlichen Lasern.
3. Höhere Laserspotqualität: Einzelmodul-Laserquelle
4. Geringerer Verbrauch: Der Stromverbrauch liegt unter 7 kW pro Stunde.



Kostenanalyse pro Stunde
Nein.ArtikelSchneiden von SS (1 mm)Schneiden von Stahl (5 mm)Anmerkung
1Elektrisch1,4 USD / Stunde1,4 USD / Stunde1. Wenn wir Luft zum Schneiden verwenden, sind die Kosten = elektrische Ladung des Luftkompressors + elektrische der Maschine + Verbrauchsteile
2. Die Kosten, die wir basierend auf den lokalen Gebühren in Dongguan berechnet haben, sind für verschiedene Länder unterschiedlich.
3. Zum Schneiden unterschiedlicher Dicke gibt es unterschiedliche Gus verbrauchen
2Gas (N2 / O2)2 USD / Stunde1,4 USD / Stunde
3Schutzlinse, Düse0,06 USD / Stunde0,07 USD / Stunde
Gesamtkosten3,46 USD / Stunde2,87 USD / Stunde

Spezifikation


ModellTY-3015DG
LaserquellenmediumBallaststoff
Schnittbereich (L * W)3000 mm × 1500 mm
Z-Achshub250 mm
Max. Positioniergeschwindigkeit120 m / min
X, Y Achse max. Geschwindigkeit beschleunigen1,0 g
KühlformWasserkühlen
Laserwellenlänge1070nm


Ausgangsleistung der Laserquelle



500 W / 1000 W / 1500 W / 2000 W

2500 W / 3000 W / 4000 W

(Wahlweise)

Mindest. Schneidspalt≤ 0,1 mm
Positioniergenauigkeit der X-, Y- und Z-Achsen± 0,03 mm
Wiederholte Positioniergenauigkeit der X-, Y- und Z-Achsen± 0,01 mm
Dicke des Schneidmaterials (je nach Material)0,2 - 25 mm
FahrermodellImportierter Servomotor
Leistungsbedarf380 V, 50/60 Hz
Arbeitstemperatur0-45 ℃
Kontinuierliche Arbeitszeit24 Stunden
MaschinengewichtÜber 12000 kg
Gesamtschutzstufe der StromversorgungIP54

Detaillierte Bilder






Name:Maschinenkörper und Zubehör

a.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten.
b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen.
c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.

Name:AC-Servomotor und Treiber

Der importierte Servomotor (Y-Achse angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.





Name:Präzisions-Linearführungen

Fortschrittliches Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen. Importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer doppelter Arbeitstisch, um eine höhere Verarbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.

Name:Schneidkopf



Der berührungslose Schneidkopf hat die Funktion der automatischen Höhenverfolgung und der Antikollisionsfunktion, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.





Name:Laserquelle

Schnelle Geschwindigkeit, hochpräzise Schnittlinie und glatte Schneide

Proben schneiden


Ausbildung


Nach der Unterzeichnung des Vertrags kann Ihr Unternehmen einen Techniker in unser Werk holen, um Grundkenntnisse in Bezug auf Ausrüstung und Bedienungsgrundlagen zu erlernen. Die Schulungsdauer beträgt ca. 1-3 Tage. Die Schulungsinhalte lauten wie folgt:
a) Gemeinsame Schulung für Zeichensoftware;
b) Ein- und Ausschalten der Maschine;
c) die Bedeutung der Bedienfeld- und Softwareparameter, die Einstellung des Parameterbereichs;
d) Grundreinigung und Wartung der Maschine;
e) Fehlerbehebung bei gängiger Hardware;
f) Vorsicht beim Betrieb,

Garantie von SS rohre und bleche laserschneidanlage


a). 1 Jahr für die gesamte Maschine (von Menschen verursachter Schaden wird verhandelt.).
b). Laserquelle 2 Jahre Garantie
c). Lebenslange Wartung und Ersatzteilversorgung
d). Kostenlose Schulung für das Betriebspersonal. (Ingenieur kann ins Ausland gehen ist verhandelt.)
