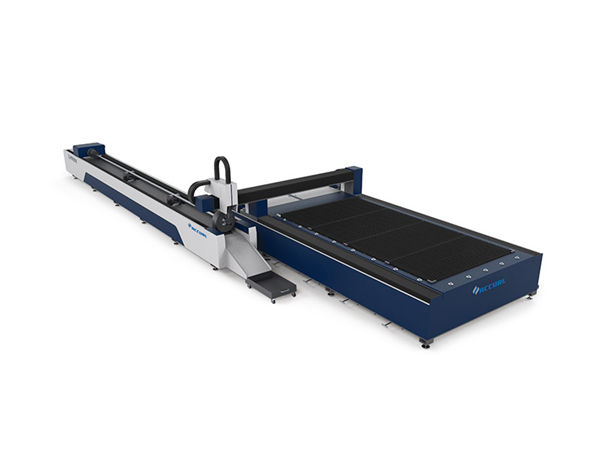

Metallrohre 3d Laserschneidmaschine / Auto Rohrschneidemaschine

Produktdetails

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 20GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: l / c, d / a, t / t, d / p, western union, l / c
Versorgungsmaterial-Fähigkeit: 50sets pro Monat

detaillierte Produktbeschreibung

Anwendung::	Alles Metallmaterial	Schnittstärke:	SS bis 10 mm, MS bis 22 cm
Lasertyp ::	Ballaststoff	CNC oder nicht ::	Ja
Kühlmodus ::	Wasserkühlen	Steuerungssoftware ::	Cypcut
Grafikformat unterstützt ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Herkunftsort::	China
Modell-Nr::	TY-3015DG	After-Sales-Service zur Verfügung gestellt ::	Ingenieure für Servicemaschinen in Übersee
Wiederholgenauigkeit ::	+ -0,03 mm	Betriebstemperatur::	0 ° C-45 ° C
Arbeitsfeuchtigkeit ::	5%-95%	Verarbeitungsbereich:	20-130mmx3000mm
Stromspannung::	AC380V ± 10% 50 Hz (60 Hz)	Schnittbereich:	3000 * 1500mm Standard, größer kann besonders angefertigt werden

Maschinenkörper

1. Unser Maschinenkörper mit 8mm Stahlkonstruktion, 600 ℃ Wärmebehandlung, präzises Schweißen, um sicherzustellen, dass 20 Jahre ohne Verformung verwendet werden.
2. Portal mit Magnesiumlegierungsgußteil, starke Stabilität ohne Deformation, schnelle Bewegung.
3. Hoher Wirkungsgrad beim Zonieren des Rauchens auf beiden Seiten des Maschinenkörpers, starker segmentierter Staub und rauchende Ansammlung, verringern den Schaden für die Arbeitskraft.
4. Importierter Präzisionsflanschreduzierer und Servomotor, schnelle laufende Geschwindigkeit.
5. 70 Klingen und 6 Gleitschienen auf dem Maschinenbett, mit geschlossenen Klingen, um die Maschinenwarnung zu reduzieren. Gleitschienen, die mit Zylindern arbeiten, um Blätter einfach hoch- und herunterzuladen.
6. Der flexible Ladekasten kann von vorne und von beiden Seiten geöffnet werden, was für die Arbeitsbedingungen der Maschine von Vorteil ist.

Vorteil der Faserlaser-Schneidemaschine

1) Ausgezeichnete Strahlqualität: Kleinerer Fokusdurchmesser und hohe Arbeitseffizienz, hohe Qualität.
2) Hohe Schnittgeschwindigkeit: Die Schnittgeschwindigkeit beträgt mehr als 60 m / min
3) Stabiler Betrieb: Die Spitzenweltimportfaserlaser, stabile Leistung, Schlüsselteile annehmen können
100.000 Stunden erreichen;
4) hohe Leistungsfähigkeit für photoelektrische Umwandlung: Vergleichen Sie mit CO2 Laser-Schneidemaschine,
Faserlaser-Schneidemaschine hat dreimal photoelektrische Umwandlungseffizienz
5) Niedrige Kosten und geringer Wartungsaufwand: Sparen Sie Energie und schützen Sie die Umwelt. Fotoelektrische umwandlungsrate
beträgt bis zu 25-30%. Geringer Stromverbrauch, es ist nur etwa 20% -30% der traditionellen CO2-Laser
Schneidemaschine. Faserleitung übertragung keine notwendigkeit reflektieren objektiv, sparen wartungskosten;
6) Einfache Operationen: Faserleitungsübertragung, keine Justage des optischen Weges;
7) Super flexible optische Effekte: Kompaktes Design, einfach zu flexiblen Fertigungsanforderungen.

Spezifikation

Laserquellenmedium	Ballaststoff
Schnittbereich (L * W)	3000 mm × 1500 mm
Z-Achshub	250 mm
Max. Positioniergeschwindigkeit	120 m / min
X, Y Achse max. Geschwindigkeit beschleunigen	1,0 g
Kühlform	Wasserkühlen
Laserwellenlänge	1070nm
Ausgangsleistung der Laserquelle	500 W / 1000 W / 1500 W / 2000 W 2500 W / 3000 W / 4000 W (Wahlweise)
Mindest. Schneidspalt	≤ 0,1 mm
Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,03 mm
Wiederholte Positioniergenauigkeit der X-, Y- und Z-Achsen	± 0,01 mm
Dicke des Schneidmaterials (je nach Material)	0,2 - 25 mm
Fahrermodell	Importierter Servomotor
Leistungsbedarf	380 V, 50/60 Hz
Arbeitstemperatur	0-45 ℃
Kontinuierliche Arbeitszeit	24 Stunden
Maschinengewicht	Über 12000 kg
Gesamtschutzstufe der Stromversorgung	IP54

Detaillierte Bilder

	Name: Maschinenkörper und accessoriea.600 treatment Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten. b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen. c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.
Name:AC-Servomotor und Treiber Der importierte Servomotor (Y-Achse, angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.
	Name:Precision Linear GuidesAdvanced Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen, importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer Doppelarbeitstisch, um eine höhere Bearbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.
Name:SchneidkopfDer berührungslose Schneidkopf verfügt über die Funktion der automatischen Höhenverfolgung und des Antikollisionsschutzes, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.
	Name:Schnelle Geschwindigkeit der Laserquelle, hochpräzise Schneidlinie und glatte Schneide

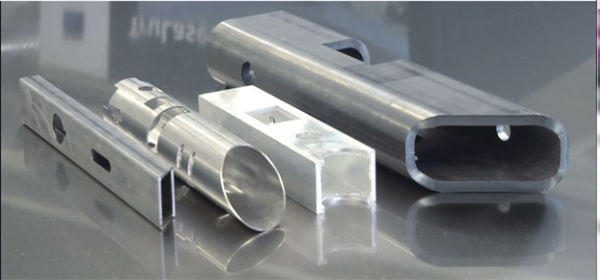

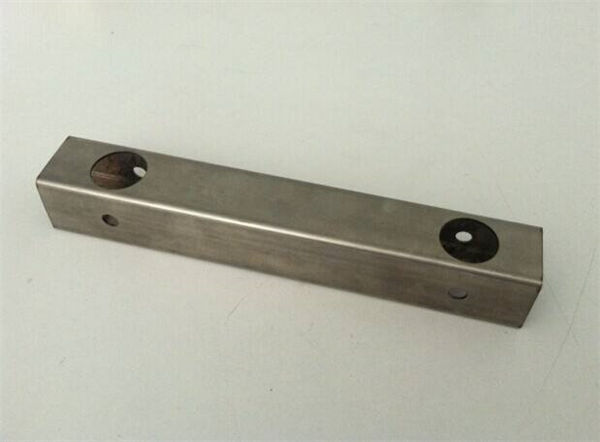

Proben schneiden

Ausbildung

Nach der Unterzeichnung des Vertrags kann Ihr Unternehmen einen Techniker in unser Werk holen, um Grundkenntnisse in Bezug auf Ausrüstung und Bedienungsgrundlagen zu erlernen. Die Schulungsdauer beträgt ca. 1-3 Tage. Die Schulungsinhalte lauten wie folgt:
a) Gemeinsame Schulung für Zeichensoftware;
b) Ein- und Ausschalten der Maschine;
c) die Bedeutung der Bedienfeld- und Softwareparameter, die Einstellung des Parameterbereichs;
d) Grundreinigung und Wartung der Maschine;
e) Fehlerbehebung bei gängiger Hardware;
f) Vorsicht beim Betrieb
