Faserlaserschneidanlage für Rohre und Bleche

Produktdetails

Zertifizierung: CE
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1Set
Preis ist verhandelbar
Verpackung Details: 1 * 20GP container
Lieferzeit: 30 Tage
Zahlungsbedingungen: l / c, d / a, t / t, d / p, western union, l / c
Versorgungsmaterial-Fähigkeit: 50sets pro Monat

detaillierte Produktbeschreibung

Anwendung::	Alles Metallmaterial	Schnittstärke:	SS bis 10 mm, MS bis 22 cm
Lasertyp ::	Ballaststoff	CNC oder nicht ::	Ja
Kühlmodus ::	Wasserkühlen	Steuerungssoftware ::	Cypcut
Grafikformat unterstützt ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Herkunftsort::	China
Modell-Nr::	TY-3015DG	After-Sales-Service zur Verfügung gestellt ::	Ingenieure für Servicemaschinen in Übersee
Wiederholgenauigkeit ::	+ -0,03 mm	Betriebstemperatur::	0 ° C-45 ° C
Arbeitsfeuchtigkeit ::	5%-95%	Laserquelle:	Chinesisch oder importiert
Stromspannung::	AC380V ± 10% 50 Hz (60 Hz)	Schnittbereich:	3000 * 1500mm Standard, größer kann besonders angefertigt werden

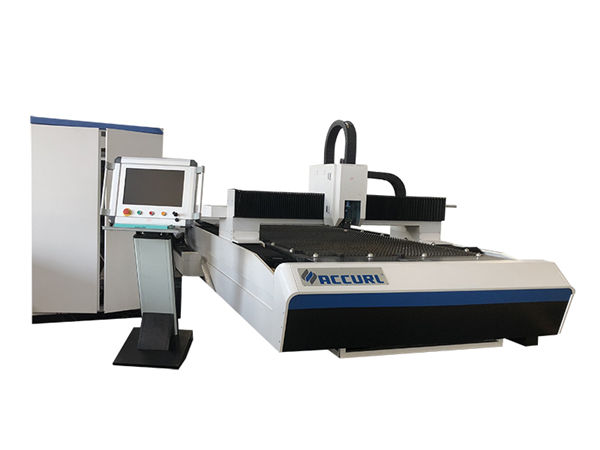

Faserlaserschneidanlage für Rohre und Bleche

Maschinenkörper

1. Unser Maschinenkörper mit 8mm Stahlkonstruktion, 600 ℃ Wärmebehandlung, präzises Schweißen, um sicherzustellen, dass 20 Jahre ohne Verformung verwendet werden.
2. Portal mit Magnesiumlegierungsgußteil, starke Stabilität ohne Deformation, schnelle Bewegung.

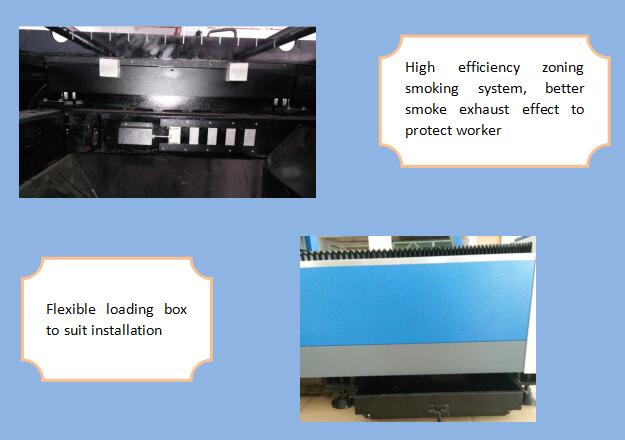

3. Hoher Wirkungsgrad beim Zonieren des Rauchens auf beiden Seiten des Maschinenkörpers, starker segmentierter Staub und rauchende Ansammlung, verringern den Schaden für die Arbeitskraft.
4. Importierter Präzisionsflanschreduzierer und Servomotor, schnelle laufende Geschwindigkeit.
5. 70 Klingen und 6 Gleitschienen auf dem Maschinenbett, mit geschlossenen Klingen, um die Maschinenwarnung zu reduzieren. Gleitschienen, die mit Zylindern arbeiten, um Blätter einfach hoch- und herunterzuladen.
6. Der flexible Ladekasten kann von vorne und von beiden Seiten geöffnet werden, was für die Arbeitsbedingungen der Maschine von Vorteil ist.

Spezifikation

Laserquelle	IPG / Raycus / Nlight
Maschinenkörper	Portalstruktur
Arbeitsreisen	Hochpräziser numerischer Steuertisch mit Kugelumlaufspindel und Vorschubvorrichtung
Maximale Laufgeschwindigkeit	80 m / min-90 G / min
X / Y-Positionsgenauigkeit	0,03 mm / m
Energieversorgung	380 V, 50 Hz / 60 Hz
X / Y wiederholte Positionsgenauigkeit	± 0,03 mm
Laufende Temperatur	0 ° C-45 ° C
Max. Beschleunigung	1,0 g
Maschinenbruttoleistung	<16 kVA
Angewandte Materialien	Dünner Weichstahl, Edelstahl und andere Arten von Metallblechen
Schneidebereich	3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Gesamtgewicht	4600KGS

Detaillierte Bilder

	Name:Maschinenkörper und Zubehör a.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten. b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen. c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.
Name:AC-Servomotor und Treiber Der importierte Servomotor (Y-Achse angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.
	Name:Präzisions-Linearführungen Fortschrittliches Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen. Importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer doppelter Arbeitstisch, um eine höhere Verarbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.
Name:Schneidkopf Der berührungslose Schneidkopf hat die Funktion der automatischen Höhenverfolgung und der Antikollisionsfunktion, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.
	Name:Laserquelle Schnelle Geschwindigkeit, hochpräzise Schnittlinie und glatte Schneide

Name:Maschinenkörper und Zubehör

a.600 ℃ Wärmebehandlung, 24 Stunden Abkühlen im Ofen, genaues CO2-Schutzschweißen, um eine 20-jährige Nutzung ohne Verformung zu gewährleisten.
b.Synchrone X / Y / Z-Achsen: Die Z-Achse kann 150 mm lang sein und eignet sich zum Schneiden vieler Arten von Blechen.
c.Highquality garantiert seine Haltbarkeit und einfachere Wartung.

Name:AC-Servomotor und Treiber

Der importierte Servomotor (Y-Achse angetrieben von zwei Servomotoren) sowie das ausgeklügelte Planetengetriebe sorgen für einen gleichmäßigen, präzisen und zuverlässigen Antrieb.

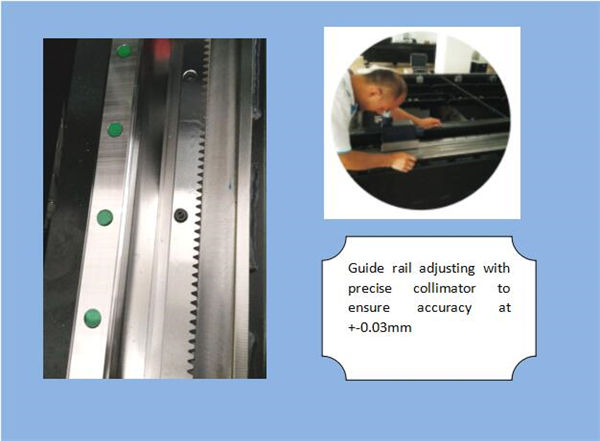

Name:Präzisions-Linearführungen

Fortschrittliches Schneidsystem, Laserleistung und Servobewegung passen perfekt zusammen. Importiertes Hochpräzisions-Zahnrad- und Zahnstangenantriebssystem, austauschbarer doppelter Arbeitstisch, um eine höhere Verarbeitungsgeschwindigkeit und -genauigkeit zu gewährleisten.

Name:Schneidkopf

Der berührungslose Schneidkopf hat die Funktion der automatischen Höhenverfolgung und der Antikollisionsfunktion, wodurch die Schnittgeschwindigkeit, die Laufruhe und die Schnittgenauigkeit bei gleicher Ausgangsleistung erheblich verbessert werden. Mit einem Wort, die Schneideffizienz kann erhöht werden.

Name:Laserquelle

Schnelle Geschwindigkeit, hochpräzise Schnittlinie und glatte Schneide

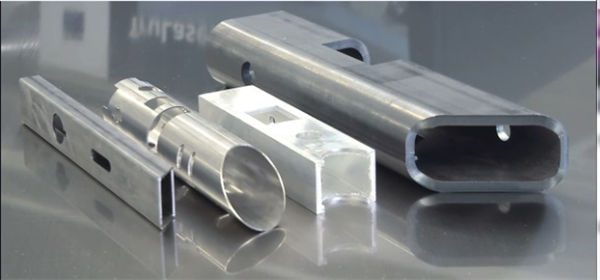

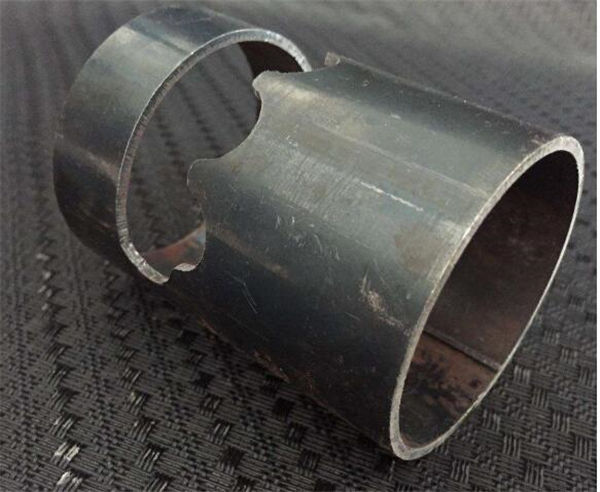

Proben schneiden

Proben:

Ausbildung

Nach der Unterzeichnung des Vertrags kann Ihr Unternehmen einen Techniker in unser Werk holen, um Grundkenntnisse in Bezug auf Ausrüstung und Bedienungsgrundlagen zu erlernen. Die Schulungsdauer beträgt ca. 1-3 Tage. Die Schulungsinhalte lauten wie folgt:
a) Gemeinsame Schulung für Zeichensoftware;
b) Ein- und Ausschalten der Maschine;
c) die Bedeutung der Bedienfeld- und Softwareparameter, die Einstellung des Parameterbereichs;
d) Grundreinigung und Wartung der Maschine;
e) Fehlerbehebung bei gängiger Hardware;
f) Vorsicht beim Betrieb,

Garantie

ein). 1 Jahr für die ganze Maschine der Metallrohrlaserschneidemaschine (künstlicher Schaden wird ausgehandelt.).
b). Laserquelle 2 Jahre Garantie
c). Lebenslange Wartung und Ersatzteilversorgung
d). Kostenlose Schulung für das Betriebspersonal. (Ingenieur kann ins Ausland gehen ist verhandelt.)
